《视觉 SLAM 十四讲》读书笔记。

Chapter 2: 初识 SLAM

一、经典 SLAM 框架

1. 视觉里程计 Visual Odometry（前端）

为什么叫「里程计」？因为它和实际的里程计一样，只计算相邻时刻的运动，而和更早的历史信息没有关联。

VO 能够通过相邻帧间的图像估计相机运动，并恢复场景的空间结构。

只要把相邻时刻的运动「串」起来，就构成了机器人的运动轨迹，从而解决了定位问题。另一方面，根据每个时刻的相机位置，计算出各像素对应空间点的位置，就得到了地图。

2. 后端优化

处理 SLAM 过程中的噪声问题。如何从这些带有噪声的数据中估计整个系统的状态，以及这个状态估计的不确定性有多大——这称为最大后验概率估计（Maximum-a-Posteriori, MAP）。这里的状态既包括机器人自身的轨迹，也包含地图。

3. 回环检测（Loop Closure Detection）

解决位置估计随时间漂移的问题。为了实现回环检测，需要让机器人具有识别曾到过的场景的能力，可以通过判断图像间的相似性来完成。

4. 建图

度量地图（Metric Map）：强调精确地表示地图中物体的位置关系。

稀疏地图：可以选择用 Landmarks 路标来表达
稠密地图：建模所有看到的东西

拓扑地图（Topological Map）：更强调图元素之间的关系。它是一个图，由节点和边组成，只考虑节点间的连通性。

二、SLAM 问题的数学表述

\(\mathbf{x}\) 表示小萝卜自身的位置，各时刻的位置记为 \(\mathbf{x}_1, \ldots, \mathbf{x}_K\)，它们构成了小萝卜的轨迹。

对于地图，假设地图由多个路标（Landmark）组成。每个时刻传感器会测量到一部分路标点，得到观测数据。假设一共 \(N\) 个路标点，用 \(\mathbf{y} = \{\mathbf{y}_1, \ldots, \mathbf{y}_N\}\) 来表示它们。

例如：

\[ \begin{aligned} & \text{Platform State} \quad \mathbf{x}_k = [x_k \quad y_k \quad \theta_k]^T \\ & \text{Sensor} \quad\quad\quad\ \ \boldsymbol{u}_k = [\Delta x_k, \Delta y_k, \Delta \theta_k]^T\\ & \text{Map State} \quad\quad\ \ \mathbf{y} = \{ y^1, y^2, \ldots, y^N \} \end{aligned} \]

其中 \(y\) 是 landmark，上标是 landmark 的 label。

什么是运动？考虑从 \(k-1\) 时刻到 \(k\) 时刻，小萝卜的位置 \(\mathbf{x}\) 是如何变化的。
什么是观测？假设小萝卜在 \(k\) 时刻，于 \(\mathbf{x}_k\) 处探测到了某一个路标 \(\mathbf{y}_j\)。

运动方程（process model）：

\[ \boldsymbol{x}_k=f\left(\boldsymbol{x}_{k-1},\boldsymbol{u}_k,\boldsymbol{w}_k\right) \]

\(\boldsymbol{u}_k\) 是运动传感器的读数（输入），\(\boldsymbol{w}_k\) 是噪声。

观测方程（observation model）：

描述的是，当小萝卜在 \(\mathbf{x}_k\) 位置上看到某个路标点 \(\mathbf{y}_j\) 时，产生了一个观测数据 \(\boldsymbol{z}_{k,j}\)。

\[ \boldsymbol{z}_{k,j}=h\left(\boldsymbol{y}_j,\boldsymbol{x}_k,\boldsymbol{v}_{k,j}\right) \]

\(\boldsymbol{v}_{k,j}\) 是这次观测里的噪声。

以上两个方程描述了最基本的 SLAM 问题：当我们知道运动测量的读数 \(\boldsymbol{u}\) 以及传感器的读数 \(\boldsymbol{z}\) 时，如何求解定位问题（估计 \(\boldsymbol{x}\)）和建图问题（估计 \(\boldsymbol{y}\)）？

写成概率形式为

\[ f\left(\mathbf{x}_k,\mathbf{y}\mid\mathbf{Z}_{0:k},\mathbf{U}_{0:k},\mathbf{x}_0\right) \]

Chapter 3: 三维空间刚体运动

一、旋转矩阵

1. 点、向量、坐标系

位置是指相机在空间中的哪个地方，而姿态则是指相机的朝向。

向量是线性空间中的一个元素。不要把向量和它的坐标两个概念混淆：一个向量是空间当中的一样东西，只有指定这个三维空间中的某个坐标系时，才可以讨论该向量在此坐标系下的坐标。

内积：

\[ \boldsymbol{a}\cdot\boldsymbol{b}=\boldsymbol{a}^T\boldsymbol{b}=\sum_{i=1}^3a_ib_i=\left|\boldsymbol{a}\right|\left|\boldsymbol{b}\right|\cos\left\langle\boldsymbol{a},\boldsymbol{b}\right\rangle \]

外积：

\[ \boldsymbol{a}\times\boldsymbol{b}= \begin{bmatrix}0&-a_3&a_2\\a_3&0&-a_1\\-a_2&a_1&0\end{bmatrix}\boldsymbol{b} \triangleq \boldsymbol{a}^\wedge \boldsymbol{b} \]

这个矩阵是一个反对称矩阵（skew-symmetric）。\(\wedge\) 符号为反对称符号，它把一个向量变成了反对称矩阵。

2. 欧氏变换

由矩阵 \(\mathbf{T}\) 来表示。相机运动是一个刚体运动，它保证了同一个向量在各个坐标系下的长度和夹角都不会发生变化，这种变换称为欧氏变换。

\[ \begin{bmatrix}a_1\\a_2\\a_3\end{bmatrix} =\begin{bmatrix} \boldsymbol{e}_1^T\boldsymbol{e}_1'&\boldsymbol{e}_1^T\boldsymbol{e}_2'&\boldsymbol{e}_1^T\boldsymbol{e}_3'\\ \boldsymbol{e}_2^T\boldsymbol{e}_1'&\boldsymbol{e}_2^T\boldsymbol{e}_2'&\boldsymbol{e}_2^T\boldsymbol{e}_3'\\ \boldsymbol{e}_3^T\boldsymbol{e}_1'&\boldsymbol{e}_3^T\boldsymbol{e}_2'&\boldsymbol{e}_3^T\boldsymbol{e}_3' \end{bmatrix} \begin{bmatrix}a_1'\\a_2'\\a_3'\end{bmatrix} \triangleq\boldsymbol{R}\boldsymbol{a}' \]

\(\boldsymbol{R}\) 这个矩阵由两组基之间的内积组成，刻画了旋转前后同一个向量的坐标变换关系。

旋转矩阵是一个行列式为 1 的正交矩阵（逆等于转置）
行列式为 1 的正交矩阵也是旋转矩阵

旋转矩阵群定义如下：

\[ SO(n)=\{\boldsymbol{R}\in\mathbb{R}^{n\times n}\mid\boldsymbol{R}\boldsymbol{R}^T=\boldsymbol{I},\ \det(\boldsymbol{R})=1\} \]

\(SO(n)\) 是特殊正交群（Special Orthogonal Group），具体见第四章。

欧氏变换公式：

\[ \boldsymbol{a}'=\boldsymbol{R}\boldsymbol{a}+\boldsymbol{t} \]

引入齐次坐标：

\[ \begin{bmatrix}\boldsymbol{a}'\\1\end{bmatrix} =\begin{bmatrix}\boldsymbol{R}&\boldsymbol{t}\\\mathbf{0}^T&1\end{bmatrix} \begin{bmatrix}\boldsymbol{a}\\1\end{bmatrix} \triangleq\boldsymbol{T}\begin{bmatrix}\boldsymbol{a}\\1\end{bmatrix} \]

在齐次坐标中，某个点 \(x\) 的每个分量同乘一个非零常数 \(k\) 后，仍然表示同一个点：

\[ \tilde{\boldsymbol{x}}=\left[x,y,z,w\right]^T=\left[x/w,y/w,z/w,1\right]^T \]

忽略掉最后一项，这个点的坐标就和欧氏空间中一样。

对于 \(\boldsymbol{T}\)，它具有比较特别的结构：左上角为旋转矩阵，右侧为平移向量，左下角为 \(\mathbf{0}\) 向量，右下角为 1。这种矩阵又称为特殊欧氏群（Special Euclidean Group）：

\[ SE(3)=\left\{\boldsymbol{T}=\begin{bmatrix}\boldsymbol{R}&\boldsymbol{t}\\\mathbf{0}^T&1\end{bmatrix}\in\mathbb{R}^{4\times4}\ \middle|\ \boldsymbol{R}\in SO(3),\ \boldsymbol{t}\in\mathbb{R}^3\right\} \]

二、旋转向量和欧拉角

旋转矩阵描述旋转的方式比较冗余，因此我们希望有一种更紧凑的方式来描述旋转和平移。

任意旋转都可以用一个旋转轴和一个旋转角来刻画。于是可以使用一个向量，其方向与旋转轴一致，长度等于旋转角。这种向量称为旋转向量（事实上就是李代数），或轴角（Axis-Angle）。

旋转向量到旋转矩阵的转换（罗德里格斯公式 Rodrigues' Formula）：

\[ \boldsymbol{R}=\cos\theta\,\boldsymbol{I}+\left(1-\cos\theta\right)\boldsymbol{n}\boldsymbol{n}^T+\sin\theta\,\boldsymbol{n}^\wedge \]

旋转矩阵到旋转向量的转换：

\[ \begin{aligned} &\operatorname{tr}\left(\boldsymbol{R}\right)= 1 + 2\cos\theta \quad\Rightarrow\quad \theta=\arccos\left(\frac{\operatorname{tr}(\boldsymbol{R})-1}{2}\right) \\ &\boldsymbol{R}\boldsymbol{n} = \boldsymbol{n} \end{aligned} \]

因此转轴 \(\boldsymbol{n}\) 是矩阵 \(\boldsymbol{R}\) 特征值 1 对应的特征向量。

欧拉角

绕物体的 \(Z\) 轴旋转，得到偏航角 yaw
绕旋转之后的 \(Y\) 轴旋转，得到俯仰角 pitch
绕旋转之后的 \(X\) 轴旋转，得到滚转角 roll

可以使用 \([r, p, y]^T\) 这样一个三维向量描述任意旋转，但会遇到万向锁（Gimbal Lock）问题。

三、四元数（Quaternion）

事实上，找不到不带奇异性（系统丢失一个自由度）的三维向量描述方式。

四元数是紧凑的，也没有奇异性，且能用单位四元数表示三维空间中任意一个旋转：

\[ \begin{aligned} &\boldsymbol{q}=q_0+q_1 i+q_2 j+q_3 k \\ &\begin{cases} i^2=j^2=k^2=-1\\ ij=k,\ ji=-k\\ jk=i,\ kj=-i\\ ki=j,\ ik=-j \end{cases} \\ &\boldsymbol{q}=[s,\boldsymbol{v}],\quad s=q_0\in\mathbb{R},\ \boldsymbol{v}=[q_1,q_2,q_3]^T\in\mathbb{R}^3 \end{aligned} \]

四元数与旋转向量的关系

旋转向量到四元数：假设某个旋转是绕单位向量 \(\boldsymbol{n} = [n_x, n_y, n_z]^T\) 进行了角度为 \(\theta\) 的旋转，那么这个旋转的四元数形式为

\[ \boldsymbol{q}=\left[\cos\frac\theta2,\ n_x\sin\frac\theta2,\ n_y\sin\frac\theta2,\ n_z\sin\frac\theta2\right]^T \]

四元数到旋转向量：

\[ \begin{cases} \theta=2\arccos q_0\\ \left[n_x,n_y,n_z\right]^T=\left[q_1,q_2,q_3\right]^T/\sin\dfrac{\theta}{2} \end{cases} \]

把 \(\theta\) 加上 \(2\pi\)，可以发现 \(\boldsymbol{q}\) 变成了 \(-\boldsymbol{q}\)。所以在四元数中，任意的旋转都可以由两个互为相反数的四元数表示。

四元数的运算

设

\[ \boldsymbol{q}_a=s_a+x_a i+y_a j+z_a k,\quad \boldsymbol{q}_b=s_b+x_b i+y_b j+z_b k \]

加减法

\[ \boldsymbol{q}_a\pm\boldsymbol{q}_b=[s_a\pm s_b,\ \boldsymbol{v}_a\pm\boldsymbol{v}_b] \]

乘法

\[ \begin{aligned} \boldsymbol{q}_{a}\boldsymbol{q}_{b}& =s_as_b-x_ax_b-y_ay_b-z_az_b \\ &+\left(s_ax_b+x_as_b+y_az_b-z_ay_b\right)i \\ &+\left(s_ay_b-x_az_b+y_as_b+z_ax_b\right)j \\ &+\left(s_{a}z_{b}+x_{a}y_{b}-y_{a}x_{b}+z_{a}s_{b}\right)k \end{aligned} \]

共轭

\[ \boldsymbol{q}_a^*=s_a-x_a i-y_a j-z_a k=[s_a,-\boldsymbol{v}_a] \]

模长

\[ \|\boldsymbol{q}_a\|=\sqrt{s_a^2+x_a^2+y_a^2+z_a^2} \]

逆

\[ \boldsymbol{q}^{-1}=\boldsymbol{q}^*/\|\boldsymbol{q}\|^2 \]

数乘与点乘

\[ k\boldsymbol{q}=[ks,k\boldsymbol{v}], \qquad \boldsymbol{q}_a\cdot\boldsymbol{q}_b=s_as_b+x_ax_b+y_ay_b+z_az_b \]

用四元数表示旋转

\[ \begin{aligned} &\boldsymbol{p}=[0,x,y,z]=[0,\boldsymbol{v}] \\ &\boldsymbol{q}=\left[\cos\frac\theta2,\ \boldsymbol{n}\sin\frac\theta2\right]\\ &\boldsymbol{p}'=\boldsymbol{q}\boldsymbol{p}\boldsymbol{q}^{-1} \end{aligned} \]

四元数与旋转矩阵的转换

四元数到旋转矩阵

\[ \boldsymbol{R}= \begin{bmatrix} 1-2q_2^2-2q_3^2 & 2q_1q_2+2q_0q_3 & 2q_1q_3-2q_0q_2\\ 2q_1q_2-2q_0q_3 & 1-2q_1^2-2q_3^2 & 2q_2q_3+2q_0q_1\\ 2q_1q_3+2q_0q_2 & 2q_2q_3-2q_0q_1 & 1-2q_1^2-2q_2^2 \end{bmatrix} \]

旋转矩阵到四元数

\[ q_0=\frac{\sqrt{\operatorname{tr}(\boldsymbol{R})+1}}{2},\quad q_1=\frac{m_{23}-m_{32}}{4q_0},\quad q_2=\frac{m_{31}-m_{13}}{4q_0},\quad q_3=\frac{m_{12}-m_{21}}{4q_0} \]

四、相似、仿射、射影变换

具体参考《基于图像的三维重建》课程，或者《计算机视觉：模型、学习和推理》。

相似变换

\[ \boldsymbol{T}_S=\begin{bmatrix}s\boldsymbol{R}&\boldsymbol{t}\\\mathbf{0}^T&1\end{bmatrix} \]

仿射变换

\[ \boldsymbol{T}_A=\begin{bmatrix}\boldsymbol{A}&\boldsymbol{t}\\\mathbf{0}^T&1\end{bmatrix} \]

射影变换

\[ \boldsymbol{T}_P=\begin{bmatrix}\boldsymbol{A}&\boldsymbol{t}\\\boldsymbol{a}^T&v\end{bmatrix} \]

Chapter 4: 李群与李代数

因为在 SLAM 中位姿是未知的，而我们需要解决「什么样的相机位姿最符合当前观测数据」这样的问题。一种典型的方式是把它构建成一个优化问题，求解最优的 \(\boldsymbol{R},\boldsymbol{t}\) 使误差最小化。通过李群与李代数之间的转换关系，我们希望把位姿估计变成无约束的优化问题，从而简化求解方式。

一、李群李代数基础

旋转矩阵或者变换矩阵对于加法是不封闭的，但是关于乘法是封闭的：

\[ \begin{aligned} &R_1+R_2\notin SO(3), \quad T_1+T_2\notin SE(3)\\ &R_1R_2\in SO(3), \quad T_1T_2\in SE(3) \end{aligned} \]

乘法对应着旋转或变换的复合——两个旋转矩阵相乘表示做了两次旋转。对于这种只有一个运算的集合，我们把它叫做群。

1. 群

群（Group）是一种集合加上一种运算的代数结构。把集合记作 \(A\)，运算记作 \(\cdot\)，那么群可以记作 \(G = (A, \cdot)\)，并满足：

\[ \begin{aligned} &1.\quad\text{封闭性：}\quad\forall a_1,a_2\in A,\quad a_1\cdot a_2\in A\\ &2.\quad\text{结合律：}\quad\forall a_1,a_2,a_3\in A,\quad(a_1\cdot a_2)\cdot a_3=a_1\cdot(a_2\cdot a_3)\\ &3.\quad\text{幺元：}\quad\exists a_0\in A,\ \text{s.t.}\ \forall a\in A,\quad a_0\cdot a=a\cdot a_0=a\\ &4.\quad\text{逆：}\quad\forall a\in A,\ \exists a^{-1}\in A,\ \text{s.t.}\ a\cdot a^{-1}=a_0 \end{aligned} \]

矩阵中常见的群：

一般线性群 \(GL(n)\)：指 \(n \times n\) 的可逆矩阵，它们对矩阵乘法成群。
特殊正交群 \(SO(n)\)：也就是所谓的旋转矩阵群，其中 \(SO(2)\) 和 \(SO(3)\) 最为常见。
特殊欧氏群 \(SE(n)\)：也就是前面提到的 \(n\) 维欧氏变换，如 \(SE(2)\) 和 \(SE(3)\)。

李群是指具有连续（光滑）性质的群。\(SO(n)\) 和 \(SE(n)\) 在实数空间上是连续的（一个刚体能够连续地在空间中运动），且每个李群都有对应的李代数。

2. 李代数

李代数的引出

\[ \boldsymbol{a}^{\wedge}=\boldsymbol{A}= \begin{bmatrix}0&-a_3&a_2\\a_3&0&-a_1\\-a_2&a_1&0\end{bmatrix}, \qquad\boldsymbol{A}^{\vee}=\boldsymbol{a} \]

其中 \(\vee\) 把一个反对称矩阵变为一个向量。考虑

\[ \begin{aligned} & \boldsymbol{R}(t)\boldsymbol{R}(t)^T=\boldsymbol{I} \\ & \dot{\boldsymbol{R}}(t)\boldsymbol{R}(t)^T=-\left(\dot{\boldsymbol{R}}(t)\boldsymbol{R}(t)^T\right)^T \end{aligned} \]

可以看出上式是一个反对称矩阵形式。因为 \(\wedge\) 可以把一个向量变成反对称矩阵，所以

\[ \dot{\boldsymbol{R}}(t)\boldsymbol{R}(t)^T=\boldsymbol{\phi}(t)^\wedge \]

于是可以得到：每次对旋转矩阵求一次导数，只需左乘一个 \(\boldsymbol{\phi}^{\wedge}(t)\) 矩阵即可。\(\boldsymbol{\phi}\) 反映了 \(\boldsymbol{R}\) 的导数性质，称它在 \(SO(3)\) 原点附近的正切空间。

李代数的定义

李代数表述了李群的局部性质。李代数由一个集合 \(\mathbb{V}\)、一个数域 \(\mathbb{F}\) 和一个二元运算 \([,]\) 组成，二元运算称为李括号。满足下面四条的 \((\mathbb{V},\mathbb{F},[,])\) 称为李代数：

\[ \begin{aligned} &1.\ \text{封闭性}\quad\forall\boldsymbol{X},\boldsymbol{Y}\in\mathbb{V},\ [\boldsymbol{X},\boldsymbol{Y}]\in\mathbb{V} \\ &2.\ \text{双线性}\quad\forall\boldsymbol{X},\boldsymbol{Y},\boldsymbol{Z}\in\mathbb{V},\ a,b\in\mathbb{F}: \\ &\qquad [a\boldsymbol{X}+b\boldsymbol{Y},\boldsymbol{Z}]=a[\boldsymbol{X},\boldsymbol{Z}]+b[\boldsymbol{Y},\boldsymbol{Z}],\quad [\boldsymbol{Z},a\boldsymbol{X}+b\boldsymbol{Y}]=a[\boldsymbol{Z},\boldsymbol{X}]+b[\boldsymbol{Z},\boldsymbol{Y}]\\ &3.\ \text{自反性}\quad\forall\boldsymbol{X}\in\mathbb{V},\ [\boldsymbol{X},\boldsymbol{X}]=\mathbf{0} \\ &4.\ \text{雅可比等价}\quad\forall\boldsymbol{X},\boldsymbol{Y},\boldsymbol{Z}\in\mathbb{V}, \\ &\qquad [\boldsymbol{X},[\boldsymbol{Y},\boldsymbol{Z}]]+[\boldsymbol{Z},[\boldsymbol{Y},\boldsymbol{X}]]+[\boldsymbol{Y},[\boldsymbol{Z},\boldsymbol{X}]]=\mathbf{0} \end{aligned} \]

李代数 \(\mathfrak{so}(3)\)

\(SO(3)\) 对应的李代数定义在 \(\mathbb{R}^3\) 上。两个向量 \(\boldsymbol{\phi}_1,\boldsymbol{\phi}_2\) 的李括号定义为

\[ [\boldsymbol{\phi}_1,\boldsymbol{\phi}_2]=(\boldsymbol{\Phi}_1\boldsymbol{\Phi}_2-\boldsymbol{\Phi}_2\boldsymbol{\Phi}_1)^\vee \]

\(\mathfrak{so}(3)\) 的元素是 3 维向量或者 3 维反对称矩阵：

\[ \mathfrak{so}(3)=\left\{\boldsymbol{\phi}\in\mathbb{R}^3,\ \boldsymbol{\Phi}=\boldsymbol{\phi}^{\wedge}\in\mathbb{R}^{3\times3}\right\} \]

每个向量对应到一个反对称矩阵，可以表达旋转矩阵的导数：

\[ \boldsymbol{R}=\exp(\boldsymbol{\phi}^\wedge) \]

也就是说，旋转矩阵的导数可以由旋转向量指定，它指导着如何在旋转矩阵上进行微积分运算。

李代数 \(\mathfrak{se}(3)\)

\[ \begin{aligned} &\mathfrak{se}(3)=\left\{\boldsymbol{\xi}=\begin{bmatrix}\boldsymbol{\rho}\\\boldsymbol{\phi}\end{bmatrix}\in\mathbb{R}^6,\ \boldsymbol{\rho}\in\mathbb{R}^3,\ \boldsymbol{\phi}\in\mathfrak{so}(3),\ \boldsymbol{\xi}^{\wedge}=\begin{bmatrix}\boldsymbol{\phi}^{\wedge}&\boldsymbol{\rho}\\\boldsymbol{0}^{T}&0\end{bmatrix}\in\mathbb{R}^{4\times4}\right\} \\ &\left[\boldsymbol{\xi}_{1},\boldsymbol{\xi}_{2}\right]=\left(\boldsymbol{\xi}_{1}^{\wedge}\boldsymbol{\xi}_{2}^{\wedge}-\boldsymbol{\xi}_{2}^{\wedge}\boldsymbol{\xi}_{1}^{\wedge}\right)^{\vee} \end{aligned} \]

\(\boldsymbol{\xi}\) 前三维为平移，后三维为旋转。

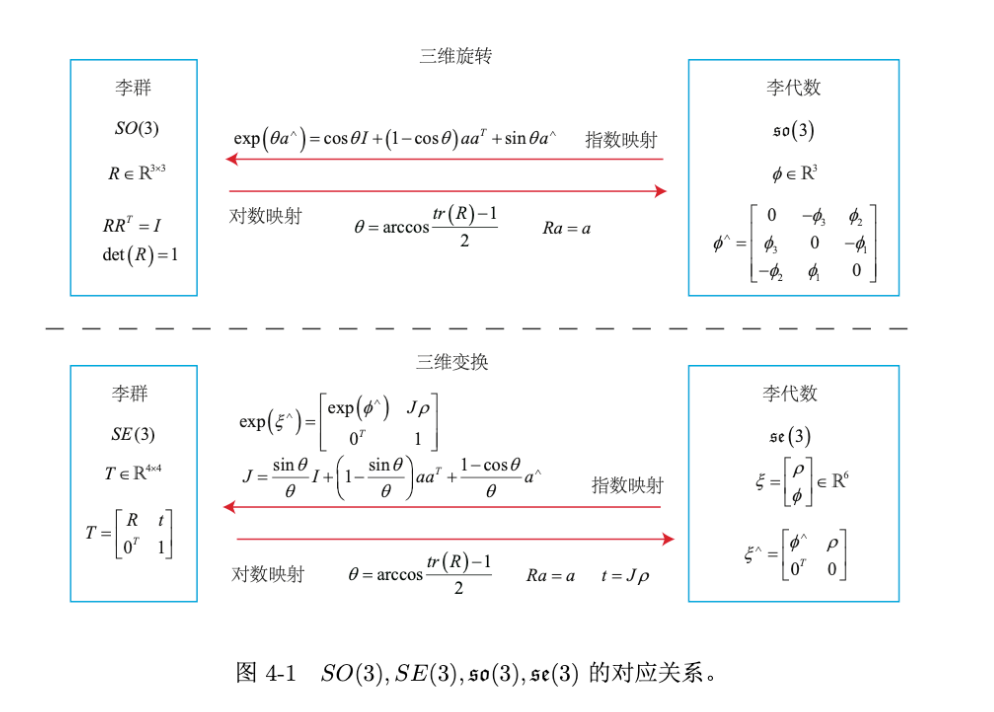

二、指数与对数映射

1. SO(3) 上的指数映射（Exponential Map）

任意矩阵的指数映射可以写成一个泰勒展开：

\[ \exp(\boldsymbol{\phi}^{\wedge})=\sum_{n=0}^{\infty}\frac{1}{n!}(\boldsymbol{\phi}^{\wedge})^{n} \]

令 \(\boldsymbol{\phi} = \theta\boldsymbol{a}\)（\(\boldsymbol{a}\) 为单位向量），利用反对称矩阵的幂次性质可得

\[ \exp(\theta\boldsymbol{a}^\wedge)=\cos\theta\,\boldsymbol{I}+(1-\cos\theta)\boldsymbol{a}\boldsymbol{a}^T+\sin\theta\,\boldsymbol{a}^\wedge \]

这表明 \(\mathfrak{so}(3)\) 实际上就是由所谓的旋转向量组成的空间，而指数映射即罗德里格斯公式。通过它们，我们把 \(\mathfrak{so}(3)\) 中任意一个向量对应到了一个位于 \(SO(3)\) 中的旋转矩阵。

反之：

\[ \boldsymbol{\phi}=\ln\left(\boldsymbol{R}\right)^{\vee}=\left(\sum_{n=0}^{\infty}\frac{\left(-1\right)^{n}}{n+1}(\boldsymbol{R}-\boldsymbol{I})^{n+1}\right)^{\vee} \]

但实际计算时通常不用这个级数，而是用前面「旋转矩阵到旋转向量」中由 \(\operatorname{tr}(\boldsymbol{R})\) 求 \(\theta\)、再求特征向量得转轴的做法。

2. SE(3) 上的指数映射

\[ \exp(\boldsymbol{\xi}^{\wedge})\triangleq\begin{bmatrix}\boldsymbol{R}&\boldsymbol{J}\boldsymbol{\rho}\\\mathbf{0}^T&1\end{bmatrix}=\boldsymbol{T} \]

其中

\[ \boldsymbol{J}=\frac{\sin\theta}{\theta}\boldsymbol{I}+\left(1-\frac{\sin\theta}{\theta}\right)\boldsymbol{a}\boldsymbol{a}^T+\frac{1-\cos\theta}{\theta}\boldsymbol{a}^\wedge \]

三、李代数求导与扰动模型

1. BCH 公式

两个李代数指数映射乘积的完整形式，由 Baker–Campbell–Hausdorff 公式给出：

\[ \ln\left(\exp\left(\boldsymbol{\phi}_1^{\wedge}\right)\exp\left(\boldsymbol{\phi}_2^{\wedge}\right)\right)^{\vee}\approx \begin{cases} \boldsymbol{J}_l(\boldsymbol{\phi}_2)^{-1}\boldsymbol{\phi}_1+\boldsymbol{\phi}_2&\mathrm{if\ }\boldsymbol{\phi}_1\text{ is small}\\ \boldsymbol{J}_r(\boldsymbol{\phi}_1)^{-1}\boldsymbol{\phi}_2+\boldsymbol{\phi}_1&\mathrm{if\ }\boldsymbol{\phi}_2\text{ is small} \end{cases} \]

假定对某个旋转 \(\boldsymbol{R}\)，对应的李代数为 \(\boldsymbol{\phi}\)。给它左乘一个微小旋转 \(\Delta\boldsymbol{R}\)，对应的李代数为 \(\Delta\boldsymbol{\phi}\)。那么在李群上得到的结果是 \(\Delta\boldsymbol{R}\cdot\boldsymbol{R}\)，而在李代数上，根据 BCH 近似为 \(\boldsymbol{J}_{l}^{-1}(\boldsymbol{\phi})\Delta\boldsymbol{\phi} + \boldsymbol{\phi}\)。注意这里 \(\boldsymbol{J}_l = \boldsymbol{J}\)。

反之，李代数上的加法可以近似为李群上的乘法：

\[ \begin{aligned} &\exp\left(\Delta\boldsymbol{\phi}^{\wedge}\right)\exp\left(\boldsymbol{\phi}^{\wedge}\right)=\exp\left(\left(\boldsymbol{\phi}+\boldsymbol{J}_{l}^{-1}\left(\boldsymbol{\phi}\right)\Delta\boldsymbol{\phi}\right)^{\wedge}\right) \\ &\exp\left((\boldsymbol{\phi}+\Delta\boldsymbol{\phi})^{\wedge}\right)=\exp\left((\boldsymbol{J}_{l}\Delta\boldsymbol{\phi})^{\wedge}\right)\exp\left(\boldsymbol{\phi}^{\wedge}\right)=\exp\left(\boldsymbol{\phi}^{\wedge}\right)\exp\left((\boldsymbol{J}_{r}\Delta\boldsymbol{\phi})^{\wedge}\right) \end{aligned} \]

2. SO(3) 李代数上的求导

在 SLAM 中，我们要估计相机的位置和姿态，该位姿由 \(SO(3)\) 上的旋转矩阵或 \(SE(3)\) 上的变换矩阵描述。

不妨设某个时刻小萝卜的位姿为 \(\boldsymbol{T}\)。它观察到了一个世界坐标位于 \(\boldsymbol{p}\) 的点，产生了一个观测数据 \(\boldsymbol{z}\)：

\[ \boldsymbol{z}=\boldsymbol{T}\boldsymbol{p}+\boldsymbol{w} \]

对位姿的估计，相当于寻找一个最优的 \(\boldsymbol{T}\) 使整体误差最小化：

\[ \min_{\boldsymbol{T}}J(\boldsymbol{T})=\sum_{i=1}^N\left\|\boldsymbol{z}_i-\boldsymbol{T}\boldsymbol{p}_i\right\|_2^2 \]

求解此问题需要计算目标函数 \(J\) 关于变换矩阵 \(\boldsymbol{T}\) 的导数。使用李代数解决求导问题的思路分为两种：

用李代数表示姿态，然后根据李代数加法来对李代数求导（求导模型）。
对李群左乘或右乘微小扰动，然后对该扰动求导，称为左扰动和右扰动模型（扰动模型）。

3. 李代数求导

旋转后的点相对于李代数的导数：

\[ \frac{\partial\left(\boldsymbol{R}\boldsymbol{p}\right)}{\partial\boldsymbol{\phi}}=\left(-\boldsymbol{R}\boldsymbol{p}\right)^{\wedge}\boldsymbol{J}_{l} \]

但这里的 \(\boldsymbol{J}_l\) 比较复杂，所以实际使用下面的扰动模型求导。

4. 扰动模型（左乘）

\[ \frac{\partial\left(\boldsymbol{R}\boldsymbol{p}\right)}{\partial\boldsymbol{\varphi}} \approx -(\boldsymbol{R}\boldsymbol{p})^{\wedge} \]

5. SE(3) 上的李代数求导

使用扰动模型：

\[ \frac{\partial\left(\boldsymbol{T}\boldsymbol{p}\right)}{\partial\delta\boldsymbol{\xi}} \approx \begin{bmatrix}\boldsymbol{I}&-(\boldsymbol{R}\boldsymbol{p}+\boldsymbol{t})^\wedge\\\mathbf{0}^T&\mathbf{0}^T\end{bmatrix} \triangleq(\boldsymbol{T}\boldsymbol{p})^\odot \]

\(\odot\) 是一个算符，把一个齐次坐标的空间点变换成一个 \(4 \times 6\) 的矩阵。

四、相似变换群与李代数

单目视觉中使用的相似变换群 \(Sim(3)\)。

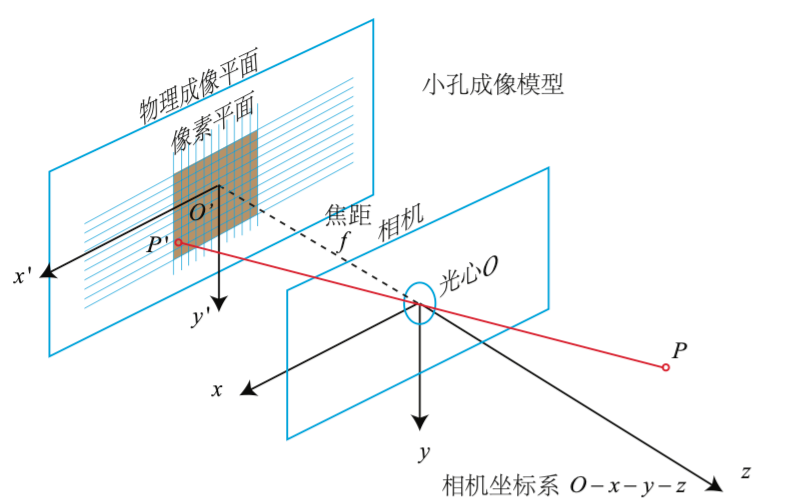

Chapter 5: 相机与图像

笔记见书。

Chapter 6: 非线性优化

笔记见书以及数值优化部分。

在噪声的影响下，我们希望通过带噪声的数据 \(\boldsymbol{z}\) 和 \(\boldsymbol{u}\)，推断位姿 \(\boldsymbol{x}\) 和地图 \(\boldsymbol{y}\)（以及它们的概率分布），这构成了一个状态估计问题。

Chapter 7: 视觉里程计 1（特征点法）

一、特征点法

特征点应有的性质：

可重复性（repeatability）：相同区域可在不同图像中被找到
可区别性（distinctiveness）：不同区域有不同表达
高效率（efficiency）：特征点数量应远小于像素数量
本地性（locality）：特征仅与一小片图像区域相关

特征点由两部分组成：

关键点（key-point）：该点在图像中的位置，有些还带有朝向、大小等信息
描述子（descriptor）：描述关键点周围的像素信息，遵循「外观相似的特征应有相似的描述子」这一原则

常见特征：SIFT（精度高但计算量大，目前在 CPU 上难以实时）、SURF、ORB（速度快，适合实时 SLAM）。

二、ORB 特征

ORB = Oriented FAST + Rotated BRIEF。

1. FAST 关键点

检测局部像素灰度变化明显的地方，速度极快：

取像素 \(p\)，设其亮度为 \(I_p\)，设定阈值 \(T\)（如 \(I_p\) 的 20%）
在 \(p\) 周围半径为 3 的圆上取 16 个像素点
若连续 \(N\) 个点的亮度大于 \(I_p+T\) 或小于 \(I_p-T\)，则 \(p\) 是特征点（\(N\) 常取 12，即 FAST-12）

预测试：先只检测第 1、5、9、13 个像素，快速排除大量非特征点。

FAST 本身不具备尺度和旋转不变性，ORB 对此做了改进：

尺度：构建图像金字塔，在每层上检测
旋转：用灰度质心法（intensity centroid）确定方向

图像块的矩：\(m_{pq} = \sum_{x,y} x^p y^q I(x,y)\)

质心：\(C = \left(\dfrac{m_{10}}{m_{00}},\ \dfrac{m_{01}}{m_{00}}\right)\)

方向：\(\theta = \arctan\left(m_{01}/m_{10}\right)\)

2. BRIEF 描述子

二进制描述子，由 0/1 组成，长度 128 或 256 位。做法是比较关键点附近两个随机像素 \(p\)、\(q\) 的灰度大小关系。

用汉明距离度量相似度，速度极快
ORB 使用 Steer BRIEF，按关键点方向旋转采样模式，从而具备旋转不变性

3. 特征匹配

暴力匹配（Brute-Force）：计算所有描述子之间的距离并排序
快速近似最近邻（FLANN）：适合特征点数量极多时

距离度量：浮点描述子用欧氏距离，二进制描述子用汉明距离。

经验筛选：设定最小距离的 2 倍作为阈值，或使用比率测试（ratio test）。

三、2D-2D：对极几何

1. 对极约束

设空间点 \(P\) 在两幅图像上的归一化坐标为 \(\mathbf{x}_1, \mathbf{x}_2\)，像素坐标为 \(\mathbf{p}_1,\mathbf{p}_2\)：

\[ \mathbf{x}_2^T \boldsymbol{E}\, \mathbf{x}_1 = 0, \qquad \mathbf{p}_2^T \boldsymbol{F}\, \mathbf{p}_1 = 0 \]

本质矩阵 \(\boldsymbol{E} = \boldsymbol{t}^{\wedge}\boldsymbol{R}\)，\(3\times3\)，尺度等价，5 个自由度
基础矩阵 \(\boldsymbol{F} = \boldsymbol{K}^{-T}\boldsymbol{E}\boldsymbol{K}^{-1}\)

相关术语：极点、极线、基线、极平面。

2. 八点法（Eight-point Algorithm）

\(\boldsymbol{E}\) 因尺度等价有 8 个未知量，可以用线性方程求解。

由 \(\boldsymbol{E}\) 恢复 \(\boldsymbol{R},\boldsymbol{t}\) 使用 SVD 分解 \(\boldsymbol{E} = \boldsymbol{U}\boldsymbol{\Sigma}\boldsymbol{V}^T\)，会得到 4 组可能解，通过「三角化后点的深度必须为正」来筛选出唯一解。

\(\boldsymbol{E}\) 的内在性质：奇异值必为 \([\sigma, \sigma, 0]^T\) 的形式。

3. 单应矩阵 H

描述两个平面之间的映射关系，在特征点共面或纯旋转时使用：

\[ \mathbf{p}_2 = \boldsymbol{H}\,\mathbf{p}_1 \]

8 个自由度，用四点法求解，分解后同样得到 4 组解。实践中常同时估计 \(\boldsymbol{F},\boldsymbol{E},\boldsymbol{H}\)，选择重投影误差最小的那个。

4. 几个讨论点

尺度不确定性：单目 SLAM 的平移只有方向、没有单位，通常固定初始化时的尺度（归一化 \(\boldsymbol{t}\) 或深度均值）
纯旋转问题：\(\boldsymbol{t} = 0\) 时 \(\boldsymbol{E}\) 为零，无法求解，必须改用 \(\boldsymbol{H}\)
多于八对点：用最小二乘，或用 RANSAC 处理误匹配

四、三角测量（Triangulation）

目的是由两处观测的视线交点估计深度。已知 \(\boldsymbol{R},\boldsymbol{t}\)，求解

\[ s_1\mathbf{x}_1 = s_2\boldsymbol{R}\mathbf{x}_2 + \boldsymbol{t} \]

两边左乘 \(\mathbf{x}_1^{\wedge}\)：

\[ s_1\mathbf{x}_1^{\wedge}\mathbf{x}_1 = 0 = s_2\,\mathbf{x}_1^{\wedge}\boldsymbol{R}\mathbf{x}_2 + \mathbf{x}_1^{\wedge}\boldsymbol{t} \]

因为存在噪声，通常用最小二乘（SVD）求解。

一个内在矛盾：平移越大，深度估计精度越高，但同时图像外观变化也越大、匹配越困难——这就是视差（parallax）问题。另外，纯旋转时无法使用三角测量。

五、3D-2D：PnP（Perspective-n-Point）

已知 3D 点及其 2D 投影，求相机位姿。这是最重要、最常用的方法。

1. 直接线性变换（DLT）

每个特征点提供 2 个线性约束，12 个未知量需要 6 对点。把 \(\boldsymbol{R}\) 当作 12 个独立未知数（忽略正交约束）求解，之后需要对 \(\boldsymbol{R}\) 做 QR 分解，投影回 \(SE(3)\)。

2. P3P

使用 3 对点加 1 对验证点，利用相似三角形和余弦定理，转化为二元二次方程求解。

缺点：只用 3 组点，无法利用更多信息；点受噪声影响时结果不稳定。

其他方法：EPnP、UPnP、AP3P 等，可以利用更多点并做迭代优化。

3. Bundle Adjustment（非线性优化）

构建最小化重投影误差的问题：

\[ \boldsymbol{\xi}^* = \operatorname*{argmin}_{\boldsymbol{\xi}} \frac{1}{2}\sum_{i=1}^{n} \left\| \mathbf{u}_i - \frac{1}{s_i}\boldsymbol{K}\exp(\boldsymbol{\xi}^{\wedge})\boldsymbol{P}_i \right\|_2^2 \]

误差关于位姿的雅可比（左乘扰动模型）：

\[ \frac{\partial \mathbf{e}}{\partial \delta\boldsymbol{\xi}} = -\begin{bmatrix} \frac{f_x}{Z'} & 0 & -\frac{f_x X'}{Z'^2} & -\frac{f_x X' Y'}{Z'^2} & f_x + \frac{f_x X'^2}{Z'^2} & -\frac{f_x Y'}{Z'} \\ 0 & \frac{f_y}{Z'} & -\frac{f_y Y'}{Z'^2} & -f_y - \frac{f_y Y'^2}{Z'^2} & \frac{f_y X' Y'}{Z'^2} & \frac{f_y X'}{Z'} \end{bmatrix} \]

误差关于空间点的雅可比：

\[ \frac{\partial \mathbf{e}}{\partial \boldsymbol{P}} = -\begin{bmatrix} \frac{f_x}{Z'} & 0 & -\frac{f_x X'}{Z'^2} \\ 0 & \frac{f_y}{Z'} & -\frac{f_y Y'}{Z'^2} \end{bmatrix}\boldsymbol{R} \]

实践中常用 g2o 或 Ceres 求解。

六、3D-3D：ICP

已知两组已配对的 3D 点，求 \(\boldsymbol{R},\boldsymbol{t}\) 使 \(\mathbf{p}_i = \boldsymbol{R}\mathbf{p}_i' + \boldsymbol{t}\)。

1. SVD 方法

计算两组点的质心 \(\mathbf{p},\mathbf{p}'\)，得去质心坐标 \(\mathbf{q}_i = \mathbf{p}_i - \mathbf{p}\)，\(\mathbf{q}_i' = \mathbf{p}_i' - \mathbf{p}'\)
计算 \(\boldsymbol{W} = \sum_{i=1}^{n}\mathbf{q}_i\mathbf{q}_i'^T\)
对 \(\boldsymbol{W}\) 做 SVD：\(\boldsymbol{W} = \boldsymbol{U}\boldsymbol{\Sigma}\boldsymbol{V}^T\)
当 \(\boldsymbol{W}\) 满秩时 \(\boldsymbol{R}^* = \boldsymbol{U}\boldsymbol{V}^T\)（若 \(\det(\boldsymbol{R}^*) < 0\) 则取 \(-\boldsymbol{R}^*\)）
\(\boldsymbol{t}^* = \mathbf{p} - \boldsymbol{R}^*\mathbf{p}'\)

推导要点：误差项可以拆分为与 \(\boldsymbol{t}\) 无关的去质心项，加上只含 \(\boldsymbol{t}\) 的项，因此可以先优化 \(\boldsymbol{R}\) 再求 \(\boldsymbol{t}\)。

2. 非线性优化方法

用李代数表达位姿迭代求解：

\[ \min_{\boldsymbol{\xi}} \frac{1}{2}\sum_i \left\|\mathbf{p}_i - \exp(\boldsymbol{\xi}^{\wedge})\mathbf{p}_i'\right\|^2, \qquad \frac{\partial \mathbf{e}}{\partial \delta\boldsymbol{\xi}} = -\big(\exp(\boldsymbol{\xi}^{\wedge})\mathbf{p}_i'\big)^{\odot} \]

因为已配对的 ICP 问题存在唯一解、不存在局部极小，所以一定能收敛到全局最优。

七、方法选择总结

数据情况	方法
单目初始化（2D-2D）	对极几何（\(\boldsymbol{E}/\boldsymbol{F}/\boldsymbol{H}\)）+ 三角测量
RGB-D／双目／已有地图（3D-2D）	PnP（最常用、最重要）
RGB-D／激光（3D-3D）	ICP
混合情况	统一到 BA 框架下优化

实践建议：单目 SLAM 通常初始化用对极几何，之后用 PnP + BA；深度已知的部分用 3D-2D，未知的用三角测量估计深度。

Chapter 8: 视觉里程计 2（光流法与直接法）

一、为什么需要直接法

特征点法的三个缺点：

关键点提取与描述子计算非常耗时——SIFT 在 CPU 上无法实时，ORB 也需要约 20ms
丢弃了特征点以外的所有信息——一张图有几十万像素，特征点只有几百个
在特征缺失处会失效——白墙、空走廊等纹理缺乏的场合提不出足够特征

三条改进思路：

保留关键点但不算描述子，用光流法跟踪特征点运动
保留关键点但不算描述子，用直接法计算特征点在下一帧的位置
完全不提特征，直接根据像素灰度差异计算相机运动

二、光流法（Optical Flow）

光流描述像素随时间在图像间的运动：

稀疏光流：只算部分像素，代表是 Lucas-Kanade（LK）光流
稠密光流：算所有像素，代表是 Horn-Schunck（HS）光流

1. 灰度不变假设

LK 光流的核心假设：同一个空间点的像素灰度值，在各个图像中固定不变。

\[ \boldsymbol{I}(x+\mathrm{d}x,\ y+\mathrm{d}y,\ t+\mathrm{d}t) = \boldsymbol{I}(x, y, t) \]

这是一个很强的假设，实际中很可能不成立：相机自动曝光、光照变化、非朗伯反射都会破坏它。

2. 光流方程

对左边做一阶泰勒展开：

\[ \boldsymbol{I}(x+\mathrm{d}x, y+\mathrm{d}y, t+\mathrm{d}t) \approx \boldsymbol{I}(x,y,t) + \frac{\partial \boldsymbol{I}}{\partial x}\mathrm{d}x + \frac{\partial \boldsymbol{I}}{\partial y}\mathrm{d}y + \frac{\partial \boldsymbol{I}}{\partial t}\mathrm{d}t \]

由灰度不变假设，两边相等，故

\[ \frac{\partial \boldsymbol{I}}{\partial x}\mathrm{d}x + \frac{\partial \boldsymbol{I}}{\partial y}\mathrm{d}y + \frac{\partial \boldsymbol{I}}{\partial t}\mathrm{d}t = 0 \]

两边除以 \(\mathrm{d}t\)：

\[ \boldsymbol{I}_x u + \boldsymbol{I}_y v = -\boldsymbol{I}_t \qquad\text{即}\qquad \begin{bmatrix} \boldsymbol{I}_x & \boldsymbol{I}_y \end{bmatrix}\begin{bmatrix} u \\ v \end{bmatrix} = -\boldsymbol{I}_t \]

其中 \(u = \mathrm{d}x/\mathrm{d}t\)、\(v = \mathrm{d}y/\mathrm{d}t\) 是像素运动速度，\(\boldsymbol{I}_x,\boldsymbol{I}_y\) 是图像梯度，\(\boldsymbol{I}_t\) 是灰度对时间的变化量。

3. 空间一致性假设与求解

一个方程两个未知量，无法求解，所以 LK 光流假设某个窗口内的像素具有相同的运动。

取 \(w \times w\) 的窗口，得到 \(w^2\) 个方程：

\[ \boldsymbol{A} = \begin{bmatrix} [\boldsymbol{I}_x, \boldsymbol{I}_y]_1 \\ \vdots \\ [\boldsymbol{I}_x, \boldsymbol{I}_y]_{w^2}\end{bmatrix}, \qquad \boldsymbol{b} = \begin{bmatrix} \boldsymbol{I}_{t1} \\ \vdots \\ \boldsymbol{I}_{tw^2} \end{bmatrix} \]

于是 \(\boldsymbol{A}[u,v]^T = -\boldsymbol{b}\) 是一个超定方程，取最小二乘解：

\[ \begin{bmatrix} u \\ v \end{bmatrix}^* = -(\boldsymbol{A}^T\boldsymbol{A})^{-1}\boldsymbol{A}^T\boldsymbol{b} \]

4. 实践要点

多层金字塔光流：相机运动较快时单层光流容易陷入局部极小。采用由粗至精（coarse-to-fine）：先在分辨率最低的顶层计算，把结果作为下一层的初始值。顶层图像中像素运动看起来小，更容易找到正确解。
正向 vs 反向光流：反向光流中雅可比在整个迭代过程中保持不变（用第一幅图的梯度），可以预先计算，节省开销。

结论：光流法可以避免计算和匹配描述子，从而加速基于特征点的 VO，但要求相机运动较慢（或采集频率较高）。

三、直接法（Direct Method）

1. 与特征点法的区别

考虑空间点 \(P\) 在两个相机上的成像 \(\mathbf{p}_1,\mathbf{p}_2\)：

\[ \mathbf{p}_1 = \frac{1}{Z_1}\boldsymbol{K}\boldsymbol{P}, \qquad \mathbf{p}_2 = \frac{1}{Z_2}\boldsymbol{K}(\boldsymbol{R}\boldsymbol{P}+\boldsymbol{t}) = \frac{1}{Z_2}\boldsymbol{K}(\boldsymbol{T}\boldsymbol{P})_{1:3} \]

特征点法：通过匹配描述子已经知道 \(\mathbf{p}_1,\mathbf{p}_2\) 的像素位置，因此可以算重投影误差。
直接法：没有特征匹配，无从知道哪个 \(\mathbf{p}_2\) 与 \(\mathbf{p}_1\) 对应同一个点。思路是根据当前位姿估计值去寻找 \(\mathbf{p}_2\) 的位置；若位姿不够好，\(\mathbf{p}_2\) 的外观会和 \(\mathbf{p}_1\) 有明显差别，于是通过优化位姿来找到与 \(\mathbf{p}_1\) 更相似的 \(\mathbf{p}_2\)。

2. 光度误差（Photometric Error）

直接法优化的目标不再是重投影误差，而是光度误差——两个像的亮度之差（注意这是一个标量）：

\[ e = \boldsymbol{I}_1(\mathbf{p}_1) - \boldsymbol{I}_2(\mathbf{p}_2) \]

对 \(N\) 个空间点：

\[ \min_{\boldsymbol{T}} J(\boldsymbol{T}) = \sum_{i=1}^{N} e_i^T e_i, \qquad e_i = \boldsymbol{I}_1(\mathbf{p}_{1,i}) - \boldsymbol{I}_2(\mathbf{p}_{2,i}) \]

能做这种优化的依据，同样是灰度不变假设。

3. 雅可比推导

用李代数扰动模型，给 \(\exp(\boldsymbol{\xi}^\wedge)\) 左乘小扰动 \(\exp(\delta\boldsymbol{\xi}^\wedge)\)，记

\[ \mathbf{q} = \delta\boldsymbol{\xi}^\wedge \exp(\boldsymbol{\xi}^\wedge)\boldsymbol{P}, \qquad \mathbf{u} = \frac{1}{Z_2}\boldsymbol{K}\mathbf{q} \]

一阶泰勒展开后

\[ e(\boldsymbol{\xi} \oplus \delta\boldsymbol{\xi}) \approx e(\boldsymbol{\xi}) - \frac{\partial \boldsymbol{I}_2}{\partial \mathbf{u}}\frac{\partial \mathbf{u}}{\partial \mathbf{q}}\frac{\partial \mathbf{q}}{\partial \delta\boldsymbol{\xi}}\delta\boldsymbol{\xi} \]

三项分别是：

\(\dfrac{\partial \boldsymbol{I}_2}{\partial \mathbf{u}}\) 是 \(\mathbf{u}\) 处的像素梯度（\(1\times2\)）
\(\dfrac{\partial \mathbf{u}}{\partial \mathbf{q}}\) 是投影方程对相机系三维点的导数，记 \(\mathbf{q} = [X,Y,Z]^T\)：

\[ \frac{\partial \mathbf{u}}{\partial \mathbf{q}} = \begin{bmatrix} \frac{f_x}{Z} & 0 & -\frac{f_x X}{Z^2} \\ 0 & \frac{f_y}{Z} & -\frac{f_y Y}{Z^2} \end{bmatrix} \]

\(\dfrac{\partial \mathbf{q}}{\partial \delta\boldsymbol{\xi}} = [\boldsymbol{I},\ -\mathbf{q}^\wedge]\)

后两项只与三维点有关、与图像无关，实践中常合并：

\[ \frac{\partial \mathbf{u}}{\partial \delta\boldsymbol{\xi}} = \begin{bmatrix} \frac{f_x}{Z} & 0 & -\frac{f_x X}{Z^2} & -\frac{f_x XY}{Z^2} & f_x + \frac{f_x X^2}{Z^2} & -\frac{f_x Y}{Z} \\ 0 & \frac{f_y}{Z} & -\frac{f_y Y}{Z^2} & -f_y - \frac{f_y Y^2}{Z^2} & \frac{f_y XY}{Z^2} & \frac{f_y X}{Z} \end{bmatrix} \]

这与第七讲中 PnP 的位姿雅可比形式完全一致。于是

\[ \boldsymbol{J} = -\frac{\partial \boldsymbol{I}_2}{\partial \mathbf{u}}\frac{\partial \mathbf{u}}{\partial \delta\boldsymbol{\xi}} \]

然后用高斯牛顿或 L-M 迭代求解即可。

4. 直接法的分类

按 \(P\) 的来源分类：

类型	\(P\) 的来源	特点
稀疏直接法	数百至上千个关键点	不算描述子，速度最快，只能稀疏重构
半稠密直接法	只用有梯度的像素	舍弃梯度不明显处，可重构半稠密结构
稠密直接法	所有像素	几十万到几百万点，CPU 难以实时，需 GPU

梯度不明显的点在运动估计中贡献很小，重构时位置也难以确定。

5. 实现细节

双线性插值：投影后的像素坐标是浮点数，需要插值求亚像素灰度值
图像金字塔：与光流类似，由粗到精优化，缓解非凸性
小 patch：实践中常取 \(P\) 周围 \(3\times3\) 或 \(4\times4\) 的 patch 比较，增强鲁棒性

四、直接法的优缺点

优点：

省去计算特征点和描述子的时间
只要求有像素梯度即可，无须特征点，因此可用于特征缺失的场合（极端例子是只有渐变的图像）
可以构建半稠密乃至稠密地图，这是特征点法做不到的

缺点：

非凸性：完全依靠梯度搜索降低目标函数，而图像是强烈非凸的函数，容易陷入极小值，只在运动很小时才能成功。金字塔可以部分缓解。
单个像素没有区分度：像它的像素太多了。于是要么计算图像块，要么计算复杂的相关性——每个像素对相机运动的「意见」不一致，只能少数服从多数，以数量代替质量。
灰度不变是很强的假设：自动曝光或光照变化会使整体变亮变暗，破坏灰度不变假设。特征点法对光照有一定容忍性，直接法则会直接失败。目前的直接法开始引入先验的相机感光度模型（photometric calibration），例如 DSO 就对曝光时间和响应函数做了建模。

五、相关经典工作

方法	类型	特点
SVO	稀疏直接法	Forster et al., 2014，速度极快，可在无人机上运行
LSD-SLAM	半稠密直接法	Engel et al., 2014，使用梯度明显的像素
DSO	稀疏直接法	Engel et al., 2016，引入光度标定与滑动窗口优化
DTAM	稠密直接法	Newcombe et al., 2011，需 GPU

Chapter 9: 实践——设计前端

这一讲是工程实践章节（官方代码放在 project/ 目录下，而非 ch9/），把前面两讲的内容组织成一个可运行的双目／RGB-D 视觉里程计。要点是软件架构而非新算法：

基本数据结构

Frame：一帧，含 id、时间戳、位姿、图像、提取到的特征
MapPoint：地图路标点，含世界坐标、被观测次数、描述子
Map：管理所有 Frame 与 MapPoint，区分「激活的」局部地图与全局地图
Camera：内参与坐标变换（世界系 ↔︎ 相机系 ↔︎ 像素系）

前端流程（VisualOdometry 状态机）

INITIALIZING：第一帧，提取特征、三角化初始化地图点
TRACKING_GOOD / TRACKING_BAD：对新帧提特征、与地图点匹配，用 PnP + BA 估计位姿
LOST：内点数量过少则判定丢失，需要重定位

关键工程问题

关键帧的选取：不是每帧都插入地图，通常按平移／旋转量或跟踪到的特征比例来判定
地图点的管理：新三角化的点加入地图，长期观测不到的点剔除，避免地图无限膨胀
优化的范围：只优化「激活」的若干关键帧和它们观测到的地图点（局部 BA），而不是全局优化，以保证实时性
多线程：前端跟踪与后端优化分离在不同线程，用互斥锁保护共享的 Map

Chapter 10: 后端 1

一、概述

1. 状态估计的概率解释

重温运动和观测方程：

\[ \begin{cases} \boldsymbol{x}_k=f\left(\boldsymbol{x}_{k-1},\boldsymbol{u}_k\right)+\boldsymbol{w}_k\\ \boldsymbol{z}_{k,j}=h\left(\boldsymbol{y}_j,\boldsymbol{x}_k\right)+\boldsymbol{v}_{k,j} \end{cases} \quad k=1,\ldots,N,\ j=1,\ldots,M \]

实际中观测方程数量会远远大于运动方程数量。

现定义

\[ \boldsymbol{x}_k\triangleq\{\boldsymbol{x}_k,\boldsymbol{y}_1,\ldots,\boldsymbol{y}_m\} \]

它包含当前时刻的相机位姿和 \(m\) 个路标点，于是运动和观测方程变为

\[ \begin{cases} \boldsymbol{x}_k=f\left(\boldsymbol{x}_{k-1},\boldsymbol{u}_k\right)+\boldsymbol{w}_k\\ \boldsymbol{z}_k=h\left(\boldsymbol{x}_k\right)+\boldsymbol{v}_k \end{cases} \quad k=1,\ldots,N \]

我们希望用过去的数据估计当前的状态分布：

\[ P(\boldsymbol{x}_k\mid\boldsymbol{x}_0,\boldsymbol{u}_{1:k},\boldsymbol{z}_{1:k}) \]

通过贝叶斯公式：

\[ P\left(\boldsymbol{x}_{k}\mid\boldsymbol{x}_{0},\boldsymbol{u}_{1:k},\boldsymbol{z}_{1:k}\right)\propto P\left(\boldsymbol{z}_{k}\mid\boldsymbol{x}_{k}\right)P\left(\boldsymbol{x}_{k}\mid\boldsymbol{x}_{0},\boldsymbol{u}_{1:k},\boldsymbol{z}_{1:k-1}\right) \]

通过全概率公式：

\[ P\left(\boldsymbol{x}_{k}\mid\boldsymbol{x}_{0},\boldsymbol{u}_{1:k},\boldsymbol{z}_{1:k-1}\right)=\int P\left(\boldsymbol{x}_{k}\mid\boldsymbol{x}_{k-1},\boldsymbol{x}_{0},\boldsymbol{u}_{1:k},\boldsymbol{z}_{1:k-1}\right)P\left(\boldsymbol{x}_{k-1}\mid\boldsymbol{x}_{0},\boldsymbol{u}_{1:k},\boldsymbol{z}_{1:k-1}\right)\mathrm{d}\boldsymbol{x}_{k-1} \]

2. 线性系统和 KF

假设 \(k\) 时刻状态只与 \(k-1\) 时刻状态有关（马尔可夫性），每一时刻的状态更新都是上面这种递推形式。若运动和观测方程可以由线性方程描述：

\[ \begin{cases} \boldsymbol{x}_k=\boldsymbol{A}_k\boldsymbol{x}_{k-1}+\boldsymbol{u}_k+\boldsymbol{w}_k\\ \boldsymbol{z}_k=\boldsymbol{C}_k\boldsymbol{x}_k+\boldsymbol{v}_k \end{cases} \quad k=1,\ldots,N, \qquad \boldsymbol{w}_k\sim N(\mathbf{0},\boldsymbol{R}),\quad\boldsymbol{v}_k\sim N(\mathbf{0},\boldsymbol{Q}) \]

卡尔曼滤波：

预测

\[ \bar{\boldsymbol{x}}_k=\boldsymbol{A}_k\hat{\boldsymbol{x}}_{k-1}+\boldsymbol{u}_k, \qquad \bar{\boldsymbol{P}}_k=\boldsymbol{A}_k\hat{\boldsymbol{P}}_{k-1}\boldsymbol{A}_k^T+\boldsymbol{R} \]

更新

\[ \begin{aligned} &\boldsymbol{K}=\bar{\boldsymbol{P}}_k\boldsymbol{C}_k^T\left(\boldsymbol{C}_k\bar{\boldsymbol{P}}_k\boldsymbol{C}_k^T+\boldsymbol{Q}\right)^{-1} \\ &\hat{\boldsymbol{x}}_k=\bar{\boldsymbol{x}}_k+\boldsymbol{K}\left(\boldsymbol{z}_k-\boldsymbol{C}_k\bar{\boldsymbol{x}}_k\right)\\ &\hat{\boldsymbol{P}}_k=\left(\boldsymbol{I}-\boldsymbol{K}\boldsymbol{C}_k\right)\bar{\boldsymbol{P}}_k \end{aligned} \]

3. 非线性系统和 EKF

SLAM 中的运动方程和观测方程通常是非线性函数，所以 EKF 是在某个点附近对运动方程和观测方程做一阶泰勒展开：

\[ \begin{aligned} &\boldsymbol{K}_k=\bar{\boldsymbol{P}}_k\boldsymbol{H}^\mathrm{T}\left(\boldsymbol{H}\bar{\boldsymbol{P}}_k\boldsymbol{H}^\mathrm{T}+\boldsymbol{Q}_k\right)^{-1} \\ &\hat{\boldsymbol{x}}_k=\bar{\boldsymbol{x}}_k+\boldsymbol{K}_k\left(\boldsymbol{z}_k-h\left(\bar{\boldsymbol{x}}_k\right)\right), \qquad \hat{\boldsymbol{P}}_k=\left(\boldsymbol{I}-\boldsymbol{K}_k\boldsymbol{H}\right)\bar{\boldsymbol{P}}_k \end{aligned} \]

EKF 的局限：

滤波器方法在一定程度上假设了马尔可夫性
一次泰勒展开不一定能代表模型
EKF 需要存储状态量的均值和方差，并对它们进行维护和更新（计算量大）

二、BA 和图优化

1. 投影模型和 BA 代价函数

从三维点到像素坐标也就是观测方程：\(\boldsymbol{z}=h(\boldsymbol{x},\boldsymbol{y})\)。

这里的 \(\boldsymbol{x}\) 指代此时相机的位姿，即外参 \(\boldsymbol{R},\boldsymbol{t}\)，它对应的李代数为 \(\boldsymbol{\xi}\)；路标 \(\boldsymbol{y}\) 即这里的三维点 \(\boldsymbol{p}\)；而观测数据是像素坐标 \(\boldsymbol{z}\triangleq[u_{s},v_{s}]^{T}\)。

代价函数：

\[ \frac12\sum_{i=1}^m\sum_{j=1}^n\|\boldsymbol{e}_{ij}\|^2=\frac12\sum_{i=1}^m\sum_{j=1}^n\|\boldsymbol{z}_{ij}-h(\boldsymbol{\xi}_i,\boldsymbol{p}_j)\|^2 \]

对这个最小二乘进行求解，相当于对位姿和路标同时作了调整，也就是所谓的 BA。其中 \(\boldsymbol{z}_{ij}\) 是观测点（观测数据），\(h(\boldsymbol{\xi}_i,\boldsymbol{p}_j)\) 是计算出来的像素点坐标。

2. BA 的求解

将自变量定义为所有待优化的变量：

\[ \boldsymbol{x}=[\boldsymbol{\xi}_1,\ldots,\boldsymbol{\xi}_m,\boldsymbol{p}_1,\ldots,\boldsymbol{p}_n]^T \]

目标函数为

\[ \frac12\left\|f(\boldsymbol{x}+\Delta\boldsymbol{x})\right\|^2\approx\frac12\sum_{i=1}^m\sum_{j=1}^n\left\|\boldsymbol{e}_{ij}+\boldsymbol{F}_{ij}\Delta\boldsymbol{\xi}_i+\boldsymbol{E}_{ij}\Delta\boldsymbol{p}_j\right\|^2 \]

（具体见第六章和第七章。）

需要解决 \(\boldsymbol{H}\Delta\boldsymbol{x}=\boldsymbol{g}\)。关于求解，可以使用 G-N、L-M 算法等。在 Gauss-Newton 中：

\[ \boldsymbol{J}=[\boldsymbol{F}\ \ \boldsymbol{E}], \qquad \boldsymbol{H}=\boldsymbol{J}^T\boldsymbol{J}=\begin{bmatrix}\boldsymbol{F}^T\boldsymbol{F}&\boldsymbol{F}^T\boldsymbol{E}\\\boldsymbol{E}^T\boldsymbol{F}&\boldsymbol{E}^T\boldsymbol{E}\end{bmatrix} \]

3. 稀疏性和边缘化

一个重大发现是：\(\boldsymbol{H}\) 可以自然、显式地用图优化来表示。

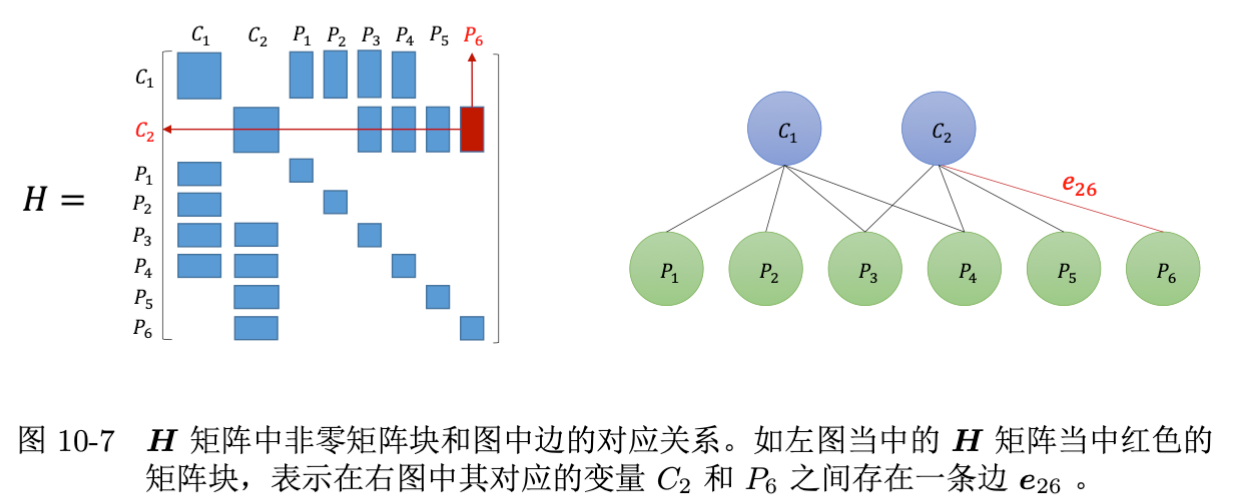

\(\boldsymbol{H}\) 矩阵中非对角部分的非零矩阵块，可以理解为它对应的两个变量之间存在联系，或者称之为约束。

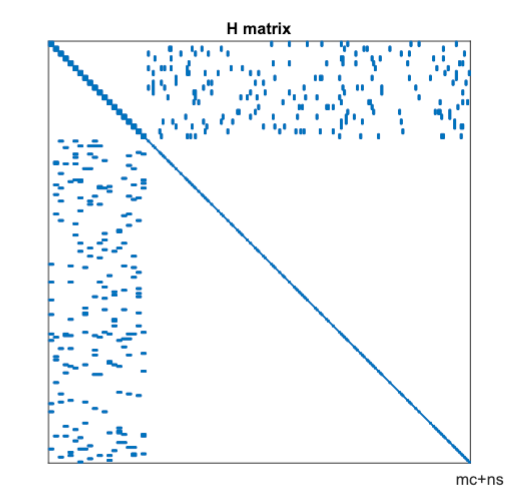

上图是一般情况下的 \(\boldsymbol{H}\) 矩阵。现实中存在若干种利用 \(\boldsymbol{H}\) 的稀疏性加速计算的方法，本章介绍最常用的：Schur 消元（Schur trick），也叫 Marginalization。

对应的 \(\boldsymbol{H}\Delta\boldsymbol{x}=\boldsymbol{g}\) 变为

\[ \begin{bmatrix}\boldsymbol{B}&\boldsymbol{E}\\\boldsymbol{E}^T&\boldsymbol{C}\end{bmatrix} \begin{bmatrix}\Delta\boldsymbol{x}_c\\\Delta\boldsymbol{x}_p\end{bmatrix} =\begin{bmatrix}\boldsymbol{v}\\\boldsymbol{w}\end{bmatrix} \]

高斯消元后：

\[ \begin{aligned} &\left[\boldsymbol{B}-\boldsymbol{E}\boldsymbol{C}^{-1}\boldsymbol{E}^T\right]\Delta\boldsymbol{x}_c=\boldsymbol{v}-\boldsymbol{E}\boldsymbol{C}^{-1}\boldsymbol{w} \\ &\Delta\boldsymbol{x}_p=\boldsymbol{C}^{-1}(\boldsymbol{w}-\boldsymbol{E}^T\Delta\boldsymbol{x}_c) \end{aligned} \]

以上求解过程称为 Marginalization 或 Schur 消元。

在做 BA 时会刻意选择那些具有共同观测的帧作为关键帧。在这种情况下，Schur 消元后得到的 \(\boldsymbol{S}\) 就是稠密矩阵，可以用共轭梯度法求解。

4. 鲁棒核函数

存在一个严重的问题：如果出于误匹配等原因，某个误差项的数据是错误的，它会主导整个优化。核函数保证每条边的误差不会大得没边、掩盖掉其他的边。具体做法是：把原先误差的二范数度量，替换成一个增长没有那么快的函数，同时保证自身的光滑性质。

Chapter 11: 后端 2

一、位姿图（Pose Graph）

1. Pose Graph 的意义

我们更倾向于在优化几次之后就把特征点固定住，只把它们看作位姿估计的约束，而不再实际优化它们的位置估计。这样完全可以构建一个只有轨迹的图优化，而位姿节点之间的边，可以由两个关键帧之间通过特征匹配得到的运动估计来给定初始值。

2. Pose Graph 的优化

这里的节点表示相机位姿，以 \(\boldsymbol{\xi}_1,\ldots,\boldsymbol{\xi}_n\) 表达；而边则是两个位姿节点之间相对运动的估计。总体目标函数为

\[ \min_{\boldsymbol{\xi}}\frac12\sum_{i,j\in\mathcal{E}}\boldsymbol{e}_{ij}^T\boldsymbol{\Sigma}_{ij}^{-1}\boldsymbol{e}_{ij} \]

二、因子图优化初步

1. 贝叶斯网络

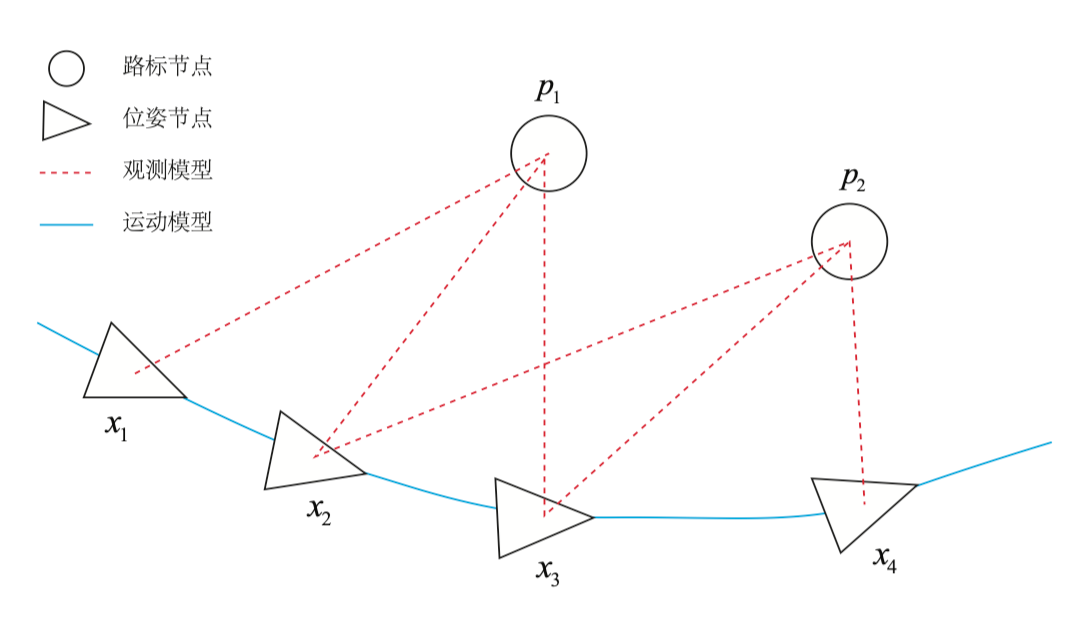

SLAM 问题本身可以写成一个贝叶斯网络：位姿节点 \(\boldsymbol{x}_k\) 之间由运动方程连接，位姿与路标 \(\boldsymbol{y}_j\) 之间由观测方程连接，联合分布分解为

\[ P(\boldsymbol{x}_{0:N},\boldsymbol{y}_{1:M},\boldsymbol{z},\boldsymbol{u}) = P(\boldsymbol{x}_0)\prod_{k=1}^{N}P(\boldsymbol{x}_k\mid\boldsymbol{x}_{k-1},\boldsymbol{u}_k)\prod_{k,j}P(\boldsymbol{z}_{k,j}\mid\boldsymbol{x}_k,\boldsymbol{y}_j) \]

求最大后验估计（MAP）就是最大化上式，取负对数后即变成前面熟悉的最小二乘问题。

2. 因子图

因子图是一种二部无向图，由两种节点组成：

变量节点：表示待优化的变量（位姿、路标）
因子节点：表示一个概率因子，即一项约束（先验、运动约束、观测约束）

每个因子节点只与它所涉及的变量节点相连，整个后验被表示为所有因子的乘积：

\[ P(\boldsymbol{\Theta}\mid\boldsymbol{Z}) \propto \prod_i \phi_i(\boldsymbol{\Theta}_i) \]

其中 \(\boldsymbol{\Theta}_i\) 是第 \(i\) 个因子涉及的变量子集。

与位姿图的关系：位姿图可以看成因子图的一个特例——只保留位姿变量，边（相对运动约束）就是二元因子。

为什么用因子图：它把「哪些变量被哪条约束耦合」显式画了出来，从而

直接对应稀疏矩阵 \(\boldsymbol{H}\) 的结构，便于分析稀疏性
支持增量式求解：新来一帧只增加少量因子，可以只更新受影响的部分，而不必从头重解。这是 iSAM / iSAM2 的核心思想，实现上依赖把因子图转成 Bayes tree 并做局部重线性化。
便于融合异构传感器：IMU 预积分、GPS、轮速计都只是往图里加一类新因子

常用库：GTSAM（因子图 + Bayes tree）、g2o（图优化）。

Appendix

A. 图优化理论

图优化是把优化问题表现成图（Graph）的一种方式。一个图由若干个顶点（Vertex），以及连接这些节点的边（Edge）组成。用顶点表示优化变量，用边表示误差项。对任意一个非线性最小二乘问题，我们都可以构建与之对应的一个图。
