Inverse Problems in imaging

Chapter 2: SVD 与伪逆

The first \(R\) columns of \(V\) span an \(R\)-dimensional vector space called the row space.
The first \(R\) columns of \(U\) span an \(R\)-dimensional vector space called the column space.
二者通过下式联系：

\[ Av_i = w_iu_i,\qquad A^Tu_i = w_iv_i,\qquad i = 1\ldots R \]

剩下的 \(M - R\) 个 \(V\) 的列向量张成零空间 \(\operatorname{Null}(A)\)，或核 \(\ker(A)\)。对任意 \(x_\bot \in \operatorname{Null}(A)\)，有 \(Ax_\bot = 0\)。
剩下的 \(N - R\) 个 \(U\) 的列向量张成 range complement \(\operatorname{range}_\bot(A)\)，或余核（co-kernel）。对任意 \(b_\bot \in \operatorname{range}_\bot(A)\)，不存在 \(x\) 使得 \(Ax = b_\bot\)。

SVD

\[ A = U\,W\,V^T \]

对满秩矩阵，其逆可以直接写出：

\[ A^{-1} = VW^{-1}U^T \]

其中 \(W^{-1}\) 是对角矩阵，元素为 \(\dfrac{1}{w_i},\ i = 1\ldots R\)。

任意矩阵都可以计算它的 Moore–Penrose 伪逆：

\[ A^\dagger = VW^\dagger U^T = \sum_{i=1}^R \frac{v_iu_i^T}{w_i} \]

Chapter 3: 正则化

Fredholm 积分方程

\[ g(x) = Af = \int_0^1 h(x - x')f(x')\,\mathrm{d}x' \]

其中核 \(h(x)\) 是一个模糊函数，也叫点扩散函数（Point Spread Function, PSF）。这里取为高斯：

\[ h(x) = \frac{1}{\sqrt{2\pi\sigma^2}}\exp\left[-\frac{x^2}{2\sigma^2}\right] \]

数据被随机测量噪声污染：

\[ \tilde{g}(x) = Af + \eta \]

我们要解的逆问题是：给定 \(\tilde{g}\) 求 \(f\)。

在离散设定下，\(A\) 可以近似为

\[ A_{ij} = \frac{\Delta x}{\sqrt{2\pi\sigma^2}}\exp\left[-\frac{((i - j)\Delta x)^2}{2\sigma^2}\right], \qquad i,j \in [1\ldots n] \]

其中 \(\Delta x = 1/n\) 是离散化步长。

由于 \(A\) 是满秩的，看起来可以直接用 \(A^{-1}\)（或伪逆）求解。

然而奇异谱是指数衰减的，在噪声存在下直接求逆会把噪声放大到不可用——所以这样做是错的。

解法一：构造正则化的逆

与直接用伪逆不同，我们构造一个正则化的逆：把伪逆中的 \(1/w_i\) 换成一个受滤波器调制的版本

\[ A^\dagger_\alpha = VW^\dagger_\alpha U^T = \sum_{i=1}^R q_\alpha(w_i^2)\,\frac{v_iu_i^T}{w_i} \]

其中 \(q_\alpha(w_i^2)\) 是作用在 SVD 谱上的滤波器。

1. Truncated SVD

\[ q_\alpha(w_i^2) = \begin{cases} 1 & \text{if } i \leq \alpha \\ 0 & \text{if } i > \alpha \end{cases} \]

2. Tikhonov filtering

\[ q_\alpha(w_i^2) = \frac{w_i^2}{w_i^2 + \alpha} \]

\(\alpha\) 越大平滑效果越强；\(\alpha\) 越小恢复的函数细节越多，但代价是噪声增加。

Zero-order Tikhonov filtering

\[ f^\dagger_\alpha = A^\dagger_\alpha \tilde{g} = (A^TA + \alpha I)^{-1} A^T\tilde{g} \]

其中：

\(A^T\tilde{g}\) 是一个 back projection
\((A^TA + \alpha I)^{-1}\) 是一个 image filter

上式等价于下面这个无约束优化问题：

\[ f^\dagger_\alpha = \arg\min_{f \in \mathbb{R}^n}\left[\phi = \frac{1}{2}\|\tilde{g} - Af\|^2 + \frac{\alpha}{2}\|f\|^2\right] \]

如果换成更一般的数据项和正则项，就得到通用形式：

\[ f^\dagger_\alpha = \arg\min_{f \in \mathbb{R}^n}\big[\phi = \mathcal{D}(\tilde{g},Af) + \alpha\Psi(f)\big] \]

General-order Tikhonov filtering

\[ \Psi(f) = \frac{1}{2}\|\mathbf{f}\|^2_{\Gamma} = \frac{1}{2}\mathbf{f}^T\Gamma\mathbf{f} \]

于是

\[ \begin{aligned} A^\dagger_\alpha &= (A^TA + \alpha \Gamma)^{-1}A^T \qquad \text{（regularised inverse）}\\ f^\dagger_\alpha &= A^\dagger_\alpha \tilde{g} = (A^TA + \alpha \Gamma)^{-1} A^T\tilde{g} \end{aligned} \]

方法一：Zero-order Tikhonov，即 \(\Gamma = \mathbf{I}\)。在 Fourier 域中：

\[ \hat{F}_\alpha(k) = \hat{G}(k)\,\frac{\hat{H}(k)}{|\hat{H}(k)|^2+\alpha} \]

方法二：First-order Tikhonov

\[ \begin{aligned} &\Psi(f) = \frac{1}{2}\left\|\frac{\mathrm{d}\mathbf{f}}{\mathrm{d}x}\right\|^2 = \frac{1}{2}\|D\mathbf{f}\|^2 = \frac{1}{2}\mathbf{f}^TD^TD\mathbf{f} = \frac{1}{2}\mathbf{f}^T\Gamma\mathbf{f} \\ &\text{with}\quad \Gamma=\mathbf{D}^T \mathbf{D} \\ &\text{as}\quad \mathbf{D} = \nabla,\ \Gamma = -\nabla^2 \end{aligned} \]

在 Fourier 域中等价于

\[ \hat{F}_\alpha(k) = \hat{G}(k)\,\frac{\hat{H}(k)}{|\hat{H}(k)|^2+\alpha k^2} \]

正则化参数的选取

通常被看作「恢复正确解的精度」与「拟合数据的精度」之间的权衡。

Estimation error：\(\mathbf{e}_\alpha = \mathbf{f}_{true} - \mathbf{f}^\dagger_\alpha\)
Data residual：\(\mathbf{r}_\alpha = \tilde{g} - A\mathbf{f}^\dagger_\alpha\)
Predictive error：\(\mathbf{p}_\alpha = A\mathbf{e}_\alpha = A\mathbf{f}_{true} - A\mathbf{f}^\dagger_\alpha\)

1. Discrepancy Principle

这个方法假设残差的范数应当等于噪声范数的期望值：

\[ \|\mathbf{r}_\alpha\|^2 = \mathbb{E}\big(\|\eta\|^2\big) = n\sigma^2 \]

其中 \(n\) 是数据向量的长度。于是求解下面的非线性方程，即让不一致性函数 \(DP(\alpha)\) 等于 0：

\[ DP(\alpha) = \frac{1}{n}\|\mathbf{r}_\alpha\|^2 - \sigma^2 = 0 \]

如果 \(\eta \sim N(0,C)\)，则 \(DP\) 也可以写成下式（其中 \(\Gamma = C^{-1}\)），这一步也称为 pre-whitening：

\[ \|\mathbf{r}_\alpha\|_\Gamma^2=\mathbb{E}\big(\|\eta\|_\Gamma^2\big)=1 \]

有时也可以用 SVD 来得到 \(DP(\alpha)\)：

\[ \begin{aligned} &\mathbf{r}_\alpha=\left(UWW_\alpha^\dagger U^\mathrm{T}-\mathbf{I}\right)\tilde{g}\\ &DP(\alpha)=\frac{1}{n}\sum_{i=1}^n\left(q_\alpha(w_i^2)-1\right)^2(u_i\cdot\tilde{g})^2-\sigma^2 \end{aligned} \]

2. Miller Criteria

\[ \operatorname{Miller}(\alpha)=\frac{1}{2}\left[\frac{\|\mathbf{r}_\alpha\|^2}{\sigma^2}-\Psi(f_\alpha^\dagger)\right]\to 0 \]

3. UPRE（Unbiased Predictive Risk Estimator）

无偏地估计 predictive risk，取使其最小的 \(\alpha\)：

\[ \operatorname{UPRE}(\alpha)=\frac{1}{n}\|\mathbf{r}_\alpha\|^2+\frac{2\sigma^2}{n}\operatorname{trace}\big(AA^\dagger_\alpha\big)-\sigma^2 \]

4. GCV（Generalized Cross Validation）

不需要预先知道噪声水平 \(\sigma\)，取使下式最小的 \(\alpha\)：

\[ \operatorname{GCV}(\alpha)=\frac{n\,\|\mathbf{r}_\alpha\|^2}{\big[\operatorname{trace}\big(\mathbf{I}-AA^\dagger_\alpha\big)\big]^2} \]

5. L-curve

画 \(\log(\|\mathbf{r}_\alpha\|^2)\) 对 \(\log(\Psi(f_\alpha^\dagger))\) 的图，然后找拐点。

Chapter 4: 迭代法

Motivation：当问题维度变大时，SVD 就不再是一个实用的工具，而直接对 \(A\) 求逆往往是不可能的。

为什么下面用的都是 \(A^TA\) 而不是 \(A\)：因为 \(A\) 不一定对称正定（它甚至常常不是方阵），而共轭梯度法要求矩阵对称正定，所以改用 \(A^TA\)——它总是对称半正定的。

我们要最小化

\[ \Phi(\mathbf{f},\mathbf{g}) = \frac{1}{2}\|A\mathbf{f} - \mathbf{g}\|^2 \]

（这里的 f 就相当于其他材料中的变量 x。）也就是处理正规方程 \(A^TA\mathbf{f} = A^T\mathbf{g}\)，而不是直接处理 \(A\mathbf{f} = \mathbf{g}\)。

方法一：Steepest Descent

迭代公式：\(\mathbf{f}_{k+1} = \mathbf{f}_k + \tau \mathbf{r}_k\)。

由

\[ \Phi(\mathbf{f},\mathbf{g}) = \frac{1}{2}\|A\mathbf{f} - \mathbf{g}\|^2 = \frac{1}{2}\langle A^TA\mathbf{f},\mathbf{f}\rangle - \langle A^T\mathbf{g},\mathbf{f}\rangle + \frac{1}{2}\|\mathbf{g}\|^2 \]

方向（负梯度）：\(-\nabla_\mathbf{f}\Phi = -(A^TA\mathbf{f} - A^T\mathbf{g})\)，所以 \(\mathbf{r} = A^T(\mathbf{g} - A\mathbf{f})\)
步长（由精确一维线搜索得到）：\(\tau = \dfrac{\|\mathbf{r}_k\|^2}{\|A\mathbf{r}_k\|^2}\)
由上式可得 \(\mathbf{r}_{k+1} = \mathbf{r}_k - \tau_kA^TA\mathbf{r}_k\)
于是 \(\langle\mathbf{r}_{k+1}, \mathbf{r}_k\rangle = 0\)，即相邻的搜索方向互相正交

方法二：Conjugate Gradient

先定义：若 \(p_i^TAp_j=0\)（这里实际是 \(p_i^TA^TAp_j=0\)），则称这两个向量关于矩阵 \(A\) 共轭。

Pipeline：

\[ \begin{aligned} \alpha_k& \leftarrow\frac{\mathbf{r}_k^T\mathbf{r}_k}{\langle p_k,\,A^TAp_k\rangle} &&\text{（步长）} \\ \mathbf{f}_{k+1}& \leftarrow \mathbf{f}_k+\alpha_k p_k &&\text{（更新解）} \\ \mathbf{r}_{k+1}& \leftarrow \mathbf{r}_k - \alpha_k A^TAp_k &&\text{（更新残差）}\\ \beta_{k+1}& \leftarrow\frac{\mathbf{r}_{k+1}^T\mathbf{r}_{k+1}}{\mathbf{r}_k^T\mathbf{r}_k} &&\text{（共轭系数）} \\ p_{k+1} & \leftarrow \mathbf{r}_{k+1} + \beta_{k+1}p_k &&\text{（新的共轭方向）} \end{aligned} \]

Krylov subspace：

对于 \(A\mathbf{f} = \mathbf{g}\)：

\[ \mathcal{K}_n(A,\mathbf{g})=\operatorname{span}\{\mathbf{g},A\mathbf{g},A^2\mathbf{g},\ldots,A^{n-1}\mathbf{g}\} \]

对于 \(A^TA\mathbf{f} = A^T\mathbf{g}\)：

\[ \mathcal{K}_n(A^TA,A^T\mathbf{g})=\operatorname{span}\big\{A^T\mathbf{g},\,A^TA\,A^T\mathbf{g},\,\ldots,\,(A^TA)^{n-1}A^T\mathbf{g}\big\} \]

对于迭代算法来说，早停本身就是一种正则化技术。

Preconditioned Conjugate Gradient（预处理共轭梯度法）

为了加速共轭梯度算法。假设需要求 \(Ax = b\)，预处理共轭梯度法的思路是求解 \(\tilde{A}\tilde{x} = \tilde{b}\)，其中

\[ \tilde{A} = C^{-1}AC^{-1},\qquad \tilde{x} = Cx,\qquad \tilde{b} = C^{-1}b \]

\(C\) 为对称正定矩阵，选取它使 \(\tilde A\) 尽量接近单位矩阵。

LSQR

对于逆问题，最合适的求解器是 LSQR：

\[ \begin{aligned} \mathbf{f}_{\alpha,L} &= \arg \min_{\mathbf{f}} \left[ \Phi = \left\| \begin{pmatrix} A \\ \sqrt{\alpha}L \end{pmatrix} \mathbf{f} - \begin{pmatrix} \mathbf{g} \\ 0 \end{pmatrix}\right\|^2 \right] \\ &= \arg \min_{\mathbf{f}}\left[\|\mathbf{g} - A\mathbf{f}\|^2 + \alpha\|L\mathbf{f}\|^2\right] \end{aligned} \]

Chapter 5: 非线性正则化与 PDE

为什么用 Aᵀ

首先，\(A\) 是一个线性映射（或线性算子），把参数空间 \(f\) 映射到数据空间 \(g\)，即 \(g=Af\)。如果 \(A\) 可逆，那么理论上可以通过 \(A^{-1}\) 直接从 \(g\) 得到 \(f\)。然而在很多实际情况下，特别是在大规模逆问题中，\(A\) 通常不是方阵，或者即使是方阵也可能不可逆（系统可能是超定或欠定的），因此直接计算 \(A^{-1}\) 并不可行。

在这些情况下，\(A^T\)（\(A\) 的转置或伴随）扮演了重要角色。对于最小二乘问题，我们关心的是找到一个解 \(f\)，它在某种意义上最接近真实解（即最小化 \(\|Af-g\|_2^2\)）。在这个框架下，\(A^T\) 不是用来直接「逆转」映射 \(Af=g\)，而是用来构造优化问题的梯度，从而指导如何调整 \(f\) 以减少残差。

直观上，\(A^T\) 起到了把残差 \(g-Af\)（数据空间中的向量）「投影」回参数空间的作用：在计算梯度时，\(A^T\) 把数据空间中的信息（模型输出与实际观测之间的差异）转换为对参数 \(f\) 的调整指南。也就是说，\(A^T\) 告诉我们如何根据数据拟合项的梯度在参数空间中移动，以改进模型的拟合度。

更准确地说，\(A^T\) 不是直接把残差投影回参数空间，而是间接地起一个指导作用。这种方法在处理大规模和/或病态问题时尤为关键，因为它允许我们通过迭代方法逼近问题的解，而无需直接求解可能非常复杂或不稳定的逆问题。

目标函数的梯度

\[ \frac{\partial\Phi(f,g)}{\partial\boldsymbol{f}} =\frac{\partial\mathcal{D}(\boldsymbol{f},\boldsymbol{g})}{\partial\boldsymbol{f}} +\alpha\frac{\partial\Psi(\boldsymbol{f})}{\partial\boldsymbol{f}} \]

右边第一项是 gradient of data fit，第二项是 gradient of prior，也就是正则化项，用于引入先验知识或额外约束。

对于最小二乘拟合：\(\mathcal{D}(\mathbf{f},\mathbf{g}) = \frac{1}{2}\|\mathbf{g} - A\mathbf{f}\|^2\)。

Example 1：Zero-order Tikhonov

\[ \Psi(f)=\frac{1}{2}\|f\|^2=\frac{1}{2}f^\mathrm{T}f \quad\Leftrightarrow\quad \frac{\partial\Psi(f)}{\partial f}=f \]

Example 2：Generalized Tikhonov

\[ \Psi(f)=\frac{1}{2}\|f\|_{\mathbb{C}^{-1}}^2=\frac{1}{2}f^{\mathrm{T}}\mathbb{C}^{-1}f \quad\Leftrightarrow\quad \frac{\partial\Psi(f)}{\partial f}=\mathbb{C}^{-1}f \]

Example 3：同 Example 2，但均值非零

\[ \Psi(f)=\frac{1}{2}\|f-f_\#\|_{\mathbb{C}^{-1}}^2=\frac{1}{2}(f-f_\#)^{\mathrm{T}}\mathbb{C}^{-1}(f-f_\#) \quad\Leftrightarrow\quad \frac{\partial\Psi(f)}{\partial f}=\mathbb{C}^{-1}(f-f_\#) \]

图像正则项

图像重建和图像处理中常用的一类泛函定义为

\[ \Psi(f) = \int_\Omega \psi(|\nabla f|)\,\mathrm{d}x \]

常用的图像正则项（都是凸的）：

Total Variation：\(\psi(s) = s\)
Smoothed Total Variation：\(\psi(s) = T\sqrt{s^2+T^2} - T^2\)，其中 \(T\) 是阈值
Perona-Malik：\(\psi(s) = \dfrac{T^2}{2}\log\left(1+ \left(\dfrac{s}{T}\right)^2\right)\)，其中 \(T\) 是阈值
Huber：

\[ \psi(s)=\begin{cases}Ts-\dfrac{T^2}{2}&s>T\\[6pt]\dfrac{s^2}{2}&s\leq T\end{cases} \]

Gâteaux 导数

\[ \Psi^{\prime}(f)h:=\lim_{\epsilon\to0}\left[\frac{\Psi(f+\epsilon h)-\Psi(f)}{\epsilon}\right] \]

当我们讨论表达式 \(\Psi^{\prime}(f)h\) 时，是在计算泛函 \(\Psi\) 在 \(f\) 点的 Gâteaux 导数 \(\Psi^{\prime}(f)\)，并把这个导数作用于方向函数 \(h\)。这个操作给出了泛函 \(\Psi\) 在 \(f\) 点沿 \(h\) 方向的变化率。

如果 \(\Psi^{\prime}(f)\) 不依赖于 \(h\)，则它是泛函 \(\Psi\) 的 Fréchet 导数。

定义

\[ \kappa:=\frac{\psi^{\prime}\left(\left|\nabla f\right|\right)}{\left|\nabla f\right|} \]

于是（对第二个等号用了分部积分）

\[ \Psi^{\prime}(f)h=\int_\Omega\kappa\,\nabla f\cdot\nabla h\,\mathrm{d}x =-\int_\Omega h\,\nabla\cdot\kappa\nabla f\,\mathrm{d}x \]

再定义算子

\[ \mathcal{L}(f)=-\nabla\cdot\kappa\nabla \]

就有

\[ \Psi^{\prime}(f)h=\int_\Omega h\,\mathcal{L}(f)f\,\mathrm{d}x =\langle h,\mathcal{L}(f)f\rangle =\langle h,\delta\Psi\rangle \]

\(\mathcal{L}(f)\) 是一个线性算子，但由于函数 \(\kappa\) 的存在，它以 \(f\) 为参数。
\(\Psi^{\prime}(f)\) 不依赖于 \(h\)，它是一个以 \(\delta\Psi\) 为核函数的线性积分算子。

各正则项对应的 \(\kappa\)：

Total Variation

\[ \psi(s)=s,\quad\psi^{\prime}(s)=1,\quad\kappa=\frac{1}{|\nabla f|} \]

Smoothed Total Variation

\[ \psi(s)=T\sqrt{s^2+T^2}-T^2,\quad \psi^{\prime}(s)=\frac{sT}{\sqrt{s^2+T^2}} \Leftrightarrow \kappa=\frac{T}{\sqrt{|\nabla f|^2+T^2}}=\frac{1}{\sqrt{1+\left(\frac{|\nabla f|}{T}\right)^2}} \]

Perona-Malik

\[ \psi(s)=\frac{T^2}{2}\log\left(1+\left(\frac{s}{T}\right)^2\right),\quad \psi^{\prime}(s)=\frac{sT^2}{T^2+s^2},\quad \kappa=\frac{T^2}{T^2+|\nabla f|^2} \]

Huber

\[ \psi^{\prime}(s)=\begin{cases}T&s>T\\s&s\leq T\end{cases} \Leftrightarrow \kappa=\begin{cases}\dfrac{T}{|\nabla f|}&|\nabla f|>T\\[6pt]1&|\nabla f|\leq T\end{cases} \]

从梯度下降到 PDE

梯度下降方程：

\[ \frac{f^{(n+1)}-f^{(n)}}{\tau}=-\nabla_f\Psi(f)\big|_{f=f^{(n)}}=-\mathcal{L}(f)f \]

对应的偏微分方程（PDE）：

\[ \left[\frac{\partial}{\partial t}+\mathcal{L}\right]f(x,t)=0 \]

可以用 Green's operator 求解：

\[ (\mathcal{G}f)(x,t):=\int_{\Omega}G(x,x^{\prime},t,t^{\prime})f(x^{\prime},t^{\prime})\,\mathrm{d}^nx^{\prime}\,\mathrm{d}t^{\prime} \]

其中 \(G(x,x^{\prime},t,t^{\prime})\) 是 \(\mathcal{L}\) 的 Green's function（配合适当的边界条件），满足

\[ \left[\frac{\partial}{\partial t}+\mathcal{L}\right]G(x,x^{\prime},t,t^{\prime})=\delta(x,x^{\prime},t,t^{\prime}) \]

\(\mathcal{G}f\) 表示通过 Green's 函数 \(G\) 作用于函数 \(f\) 的结果，\(\mathcal{G}\) 是一个算子。
\(\mathrm{d}^nx^{\prime}\) 表示对 \(x^{\prime}\) 进行 \(n\) 维空间积分，其中 \(n\) 是空间维度；如果 \(x'=(x_1',x_2',\ldots,x_n')\)，那么它等于 \(\mathrm{d}x_1^{\prime}\mathrm{d}x_2^{\prime}\ldots\mathrm{d}x_n^{\prime}\)。

对于任意非齐次 PDE

\[ \left[\frac{\partial}{\partial t}+\mathcal{L}\right]f(x,t)=q(x,t) \]

其解为

\[ \mathbf{f} = \mathcal{G}q \]

热扩散与高斯平滑的等价性

把图像 \(f_0\) 作为初始条件，按热方程演化到时间 \(t=\frac{\sigma^2}{2}\) 得到的结果，与直接用标准差为 \(\sigma\) 的高斯核对 \(f_0\) 做卷积得到的结果是相同的。这揭示了高斯平滑的物理含义——它等价于图像在一定时间内的热扩散过程。

Explicit Method

\[ \mathbf{f}^{(n+1)} = \big[I + \Delta t\,K\big] \mathbf{f}^{(n)} \]

\[ K_{i,j}= \begin{cases} \kappa_{i,j-\frac12}&j=i-N\\ \kappa_{i-\frac12,j}&j=i-1\\ -\left(\kappa_{i+\frac12,j}+\kappa_{i-\frac12,j}+\kappa_{i,j+\frac12}+\kappa_{i,j-\frac12}\right)&i=j\\ \kappa_{i+\frac12,j}&j=i+1\\ \kappa_{i,j+\frac12}&j=i+N \end{cases} \]

Implicit Method

\[ \mathbf{f}^{(n)} = \big[I - \Delta t\,K\big] \mathbf{f}^{(n+1)} \]

Alternating Direction Implicit（ADI）与半隐式方法

上面的 \(K\) 可以拆成 \(K = K^{(x)} + K^{(y)}\)，其中

\[ K_{i,j}^{(x)}=\begin{cases}\kappa_{i-\frac12,j}&j=i-1\\-\left(\kappa_{i+\frac12,j}+\kappa_{i-\frac12,j}\right)&i=j\\\kappa_{i+\frac12,j}&j=i+1\end{cases} \qquad K_{i,j}^{(y)}=\begin{cases}\kappa_{i,j-\frac12}&j=i-N\\-\left(\kappa_{i,j+\frac12}+\kappa_{i,j-\frac12}\right)&i=j\\\kappa_{i,j+\frac12}&j=i+N\end{cases} \]

于是 ADI 格式为

\[ \begin{aligned} \left[I-\frac{\Delta t}{2}K^{(x)}\right]f^{(n+\frac12)}&=\left[I+\frac{\Delta t}{2}K^{(y)}\right]f^{(n)}\\ \left[I-\frac{\Delta t}{2}K^{(y)}\right]f^{(n+1)}&=\left[I+\frac{\Delta t}{2}K^{(x)}\right]f^{(n+\frac12)} \end{aligned} \]

Bayesian 视角

在 Bayesian 设定下，惩罚函数 \(\Psi(f)\) 是某个概率分布的负对数：

\[ P(f) \propto \mathrm{e}^{-\Psi(f)} \]

Chapter 6: 去噪与二阶方法

去噪问题

\[ \begin{aligned} f_{\mathrm{recon}}&=\arg\min_f\left[\Phi(f,g)=\frac{1}{2}\|g-Af\|^2+\alpha\Psi(f)\right] \\ &=\arg\min_f\left[\Phi(f,g)=\frac{1}{2}\|g-f\|^2+\alpha\Psi(f)\right] \end{aligned} \]

这是一个 forward mapping 为 \(A = I\) 的逆问题。

用梯度

\[ \frac{\partial\Phi}{\partial f}=-A^T\left(g-Af\right)+\alpha\mathcal{L}(f)f \]

可得

\[ \mathbf{f}^{(n+1)} = \mathbf{f}^{(n)} + \tau\left(A^T\mathbf{g} - A^TA\mathbf{f}^{(n)} - \alpha\mathcal{L}(\mathbf{f}^{(n)})\mathbf{f}^{(n)}\right) \]

这对应于求解抛物型 PDE 的显式（前向差分）格式。

也可以使用隐式（后向差分）格式：

\[ \mathbf{f}^{(n+1)} = \mathbf{f}^{(n)} + \tau\left(A^T\mathbf{g} - A^TA\mathbf{f}^{(n+1)} - \alpha\mathcal{L}(\mathbf{f}^{(n)})\mathbf{f}^{(n+1)}\right) \]

由于无法使用 \(\mathcal{L}(\mathbf{f}^{(n+1)})\)（它依赖于还没算出来的量），只能仍用 \(\mathcal{L}(\mathbf{f}^{(n)})\)，所以上面这个方法叫做 Lagged Diffusivity Implicit Method。

二阶方法（牛顿法）

\[ \Phi(f+h,g)\simeq\Phi(f,g)+\langle\Phi^{\prime}(f,g),h\rangle+\frac{1}{2}\left\langle h,\Phi^{\prime\prime}(f,g)h\right\rangle \]

更新规则：

\[ \mathbf{f}^{(n+1)} = \mathbf{f}^{(n)} + h \]

其中 \(h\) 同时包含步长和方向，由下式解出：

\[ \Phi^{\prime\prime}(f^{(n)},g)\,h=-\Phi^{\prime}(f^{(n)},g) \]

这等价于其他材料中常写的

\[ h = -\left(\nabla^2\Phi_n\right)^{-1}\nabla\Phi_n \]

在当前问题中已经有

\[ \Phi^{\prime}(f^{(n)},g)=\frac{\partial\Phi}{\partial f}=-\left(g-f^{(n)}\right)+\alpha\mathcal{L}(f^{(n)})f^{(n)} \]

\[ \Phi^{\prime\prime}(f^{(n)},g)=\frac{\partial^2\Phi}{\partial f^2}=I+\alpha\left[\mathcal{L}(f^{(n)})+\mathcal{L}^{\prime}(f^{(n)})f^{(n)}\right] \]

以上称为 Full Newton Method。

Gauss-Newton Method：忽略 \(\mathcal{L}^{\prime}(\mathbf{f}^{(n)})\)。最终的 Lagged Diffusivity Gauss-Newton 方法为

\[ f^{(n+1)}=f^{(n)}-\left(I+\alpha\mathcal{L}(f^{(n)})\right)^{-1}\left[-\left(g-f^{(n)}\right)+\alpha\mathcal{L}(f^{(n)})f^{(n)}\right] \]

Gauss-Newton 法和 Newton 法的区别见《视觉 SLAM 十四讲》第 6 讲。

最后，一个更简单的二阶方法是 Lagged Diffusivity fixed point method：

\[ \left(I+\alpha\mathcal{L}(f^{(n)})\right)f^{(n+1)}=g \]

Chapter 7: Tomography

Tomography 是一种通过在多个角度上获取图像数据，来创建特定平面内或三维体内部详细横断面图像的成像技术。

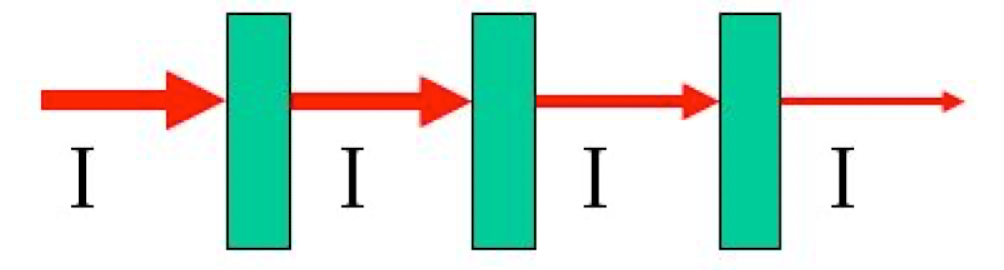

\[ \begin{aligned} &I=I_0\exp(-\mu_{\mathrm{a}}z) \\ \text{取对数：}\quad &A=\log(I_0/I)=\log(1/T)=\mu_{\mathrm{a}}z \end{aligned} \]

其中 \(T\) 称为 transmittance，\(A\) 称为 absorbance，\(\mu_{\mathrm{a}}\) 是一个常数，称为吸收系数（单位 \(\mathrm{mm}^{-1}\)），\(z\) 是厚度。

Beer–Lambert Law：

\[ A=\log(I_0/I)=\epsilon C z \]

其中 \(\epsilon\) 是比消光系数，\(C\) 是浓度。

如果是混合溶液：

\[ A=\underbrace{(\epsilon_1C_1+\epsilon_2C_2+\epsilon_3C_3+\cdots+\epsilon_nC_n)}_{\mu_\mathrm{a}}\,z \]

\(\mu_{\mathrm{a}}\) 可以解释为单个光子在单位长度内被吸收的概率。\(1/\mu_{\mathrm{a}}\) 是「吸收长度」，即光强 \(I\) 衰减到 \(\mathrm{e}^{-1}I_0\) 所需的距离。

如果把 3D 物体的一个切片 \(\mathcal{M}\) 看作 2D 图像，那么可以把 X-Ray 衰减系数看作一个 2D 函数：

\[ f(x,y)\equiv\mu_{\mathrm{a}}\big|_{(x,y)\in\mathcal{M}} \]

一个单一的 X 射线投影图像，是通过在 \(\mathcal{M}\) 平面内沿射线路径积分形成的，产生一行数据。但单一角度的投影通常不足以复原整个 \(f(x,y)\) 函数，即不能提供关于物体内部结构的完整信息。

Radon Transform

2D Radon 变换的前向投影算子是一个积分算子，它把函数 \(f(x,y)\) 映射到函数 \(g(s,\theta)\)，做法是沿平行线 \(\mathbf{r} \cdot \hat{n} = s\) 积分（表示直线上所有点在单位法向量上的投影都为 \(s\)），其中 \(\mathbf{r} = \begin{pmatrix}x\\y\end{pmatrix}\)：

\[ g=\mathcal{R}_\text{2D}f=g(s,\theta)=\int_{-\infty}^{\infty}\int_{-\infty}^{\infty}f(x,y)\underbrace{\delta\big(s-(y\cos\theta-x\sin\theta)\big)}_{K(x,y,\theta,s)}\,\mathrm{d}x\,\mathrm{d}y =\int_{\mathbf{r}\cdot\hat{n}=s}f(x,y)\,\mathrm{d}\ell \]

其中 \(\hat{\mathbf{n}}=\begin{pmatrix}-\sin\theta\\\cos\theta\end{pmatrix}\) 是垂直于射线方向的单位向量。

Adjoint Radon Transform

在医学成像时，是通过 X 射线穿过人体来实现的。射线穿过人体后会衰减，然后被仪器测量到——也就是说我们已经知道了 Radon 变换的结果，需要通过这个结果还原出射线穿过的人体剖面，这个还原过程被称为 Radon 逆变换。

\[ h=\mathcal{R}_{2\mathrm{D}}^*b = h(x,y)=\int_{-\infty}^\infty\int_0^\pi b(s,\theta)\,\delta\big(s-(y\cos\theta-x\sin\theta)\big)\,\mathrm{d}\theta\,\mathrm{d}s \]

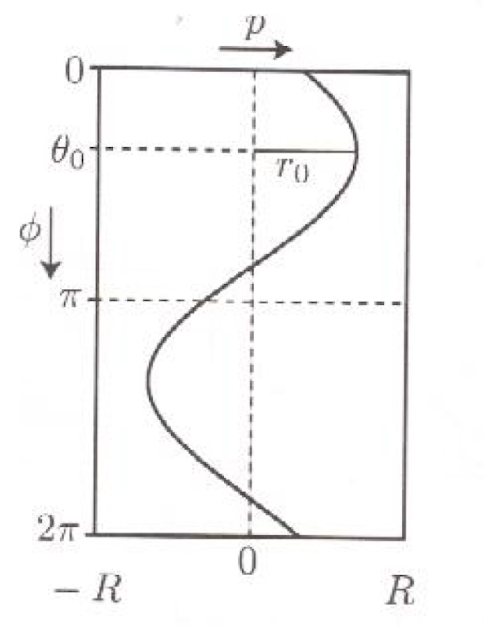

如果对某一固定点的 \(\delta\) 函数（即在二维空间中仅在一个点上有值的函数）做 Radon 变换，它在数据空间中随角度 \(\theta\) 和位置变量 \(s\) 变化的位置会形成一条正弦曲线。

Radon 变换是线性的，这意味着一个复杂物体的 Radon 变换（即其 sinogram）可以看作它所有单独像素点的正弦曲线的叠加。

Central Slice Theorem（CST）

中心切片定理指出：一个函数二维傅里叶变换的一条中心切片，等价于该函数一维 Radon 变换沿 \(s\) 方向的傅里叶变换。

\[ \int_{-\infty}^\infty\mathrm{e}^{-\mathrm{i}ks}\int_{-\infty}^\infty\int_{-\infty}^\infty f(x,y)\,\delta\big(s-(y\cos\theta-x\sin\theta)\big)\,\mathrm{d}x\,\mathrm{d}y\,\mathrm{d}s =\hat{F}(-k\sin\theta,\ k\cos\theta) \]

也就是把 Radon 变换的结果沿 \(s\) 这一维做傅里叶变换。

如果进行逆傅里叶变换：

\[ f(x,y)=\frac{1}{(2\pi)^2}\int_{0}^{\pi}\int_{-\infty}^{\infty}\mathrm{e}^{\mathrm{i}k\boldsymbol{r}\cdot\hat{\mathbf{n}}}\,\mathcal{F}_{1D}\left[\mathcal{R}f(x,y)\right]\,|k|\,\mathrm{d}k\,\mathrm{d}\theta \]

\(k\) 是傅里叶域中的空间频率变量，\(\theta\) 是角度。积分表达式中的 \(|k|\) 是用来修正傅里叶变换幅度的滤波器（ramp filter）。

\[ \mathcal{R}_{2D}^*\mathcal{R}_{2D}f=\int_{-\infty}^\infty\frac{f(r^{\prime})}{|r-r^{\prime}|}\,\mathrm{d}r^{\prime} \]

这个方程的左边 \(\mathcal{R}_{2D}^*\mathcal{R}_{2D}f\) 表示对函数 \(f(r^{\prime})\) 先做 Radon 变换再做反投影，在数学上等同于把 \(f(r^{\prime})\) 与某个核函数卷积。

总体来说，这个卷积操作的结果不是原始的函数 \(f\)，而是一个模糊了的版本，需要用一个滤波器来补偿这个损失。

Pipeline（Filtered Back Projection）

从物体的多个角度收集 X 射线投影（Radon 变换 \(\mathcal{R}(\theta,s)\)），对每个角度的投影做一维傅里叶变换。
对得到的傅里叶变换应用滤波器 \(|k|\)，这个过程在频率域中增强了特定频率的成分。
对滤波后的傅里叶变换做逆傅里叶变换，得到滤波后的投影。
将滤波后的投影数据进行反投影，以重建原始图像。

Radon 变换可以被分解成一系列正交谐波基函数。通过 SVD，可以鉴定哪些方向的数据对图像重建贡献最大，以及哪些方向可能需要更多的正则化或滤波：

\[ \mathcal{R}_{2D}\,\mathrm{e}^{\mathrm{i}k\cdot r}\ \longrightarrow\ \frac{1}{\sqrt{|k|}}\,\mathrm{e}^{\mathrm{i}ks}\,\delta(\hat{k}\cdot\hat{n}_\perp) \]

这个式子说明：在 Radon 变换下，平面波 \(\mathrm{e}^{\mathrm{i}k\cdot r}\) 的投影可以表达为一个与 \(k\) 相关的振幅因子，乘以一个决定该波在 sinogram 空间中位置的 Dirac \(\delta\) 函数。

Chapter 8: Sparsity

\[ \Psi(f)=\sum_{j=1}^{J}\psi\big(\langle f,\phi_j\rangle\big)=\sum_{j=1}^{J}\psi(c_j) \]

这个公式描述了一个正则化项：把函数 \(f\) 在一组代表性函数 \(\{\phi_j; j=1\ldots J\}\) 上的投影系数 \(c_j\) 代入正则化函数 \(\psi\) 得到。这种形式允许在这组基函数上更灵活地控制正则化的强度。

映射 \(T: X \to C\) 被称为分析算子，负责把信号从原始空间转换到系数空间。
伴随映射 \(T^*: C\to X\) 被称为综合算子，负责把系数空间的信号重建回原始信号空间。
更一般地，如果集合 \(\{\phi_j\}\) 是超完备的，它们被称为构成一个框架（frame），意味着这些函数覆盖了原始信号空间，可能是冗余的，但可以提供一种稳健的信号表示方式。

尽管图像可能包含数百万像素，但它们所包含的有效信息远少于像素数。换句话说，大多数图像可以用更少的参数来紧凑表示，只要找到合适的表示方法。

在这种情况下，我们寻找一个能够有效表示图像的基或字典 \(\{\phi_j\}\)，使得图像 \(f\) 可以表达为这些基函数的线性组合，并且大多数系数都是零或接近零。三种常用的稀疏表示方法：

Total Variation
Wavelet basis
Dictionary basis

Total Variation

这种方法侧重于保持图像中的边缘，通过最小化图像的梯度（即变化率）实现。总变分正则化假设图像中非零梯度（边缘）的数量是少的，而平坦区域的梯度接近零。

Regularizer function：

\[ \Psi_{TV}(f)=\int|\nabla f|\,\mathrm{d}x \]

由于梯度在边缘处变化最大，所以总变分正则化主要关注这些边缘区域。在图像去噪或重建中应用 TV 正则化，可以在恢复边缘的同时抑制噪声。

设 \(f\) 是区间 \([a, b]\) 上的实值函数，\(f\) 的总变分记作 \(\mathrm{TV}(f)\)：

\[ \mathrm{TV}(f):=\sup\sum_{j=1}^{J}\big|f(x_j)-f(x_{j-1})\big| \]

其中 supremum 取遍区间 \([a,b]\) 的所有划分 \(\{a = x_0 < x_1 < \ldots < x_{J-1} < x_J = b\}\)。

另一个有用的等价表达：

\[ \mathrm{TV}(f):=\sup_{\mathbf{v}\in\mathcal{V}}\int_\Omega f(x,y)\,\nabla\cdot\mathbf{v}\,\mathrm{d}x\,\mathrm{d}y \]

即函数梯度与所有可能的矢量场 \(\mathbf{v}\) 内积的最大值，其中 \(\mathbf{v}\) 的范数不超过 1，并且在单位正方形的边界上消失。

Total Variation 函数是凸的但不光滑。

TV 正则化的约束优化解法

要找到函数 \(f\) 的最优估计 \(f_\alpha^{TV}\)：

\[ f_\alpha^{\mathrm{TV}}=\operatorname*{argmin}_f\left[\Phi(\boldsymbol{f}):=\frac{1}{2}\|\boldsymbol{g}^\mathrm{obs}-A\boldsymbol{f}\|^2+\alpha|\mathsf{D}\boldsymbol{f}|\right] \]

（obs 指 observation。）其中 \(\mathsf{D}\) 是离散差分矩阵。由于 \(|\mathsf{D}f|\) 在 \(f\) 的某些点可能不可微，因此引入 \(\mathbf{v}_+\) 和 \(\mathbf{v}_-\) 作为 \(\mathsf{D}f\) 的「分裂」（splitting），其中两者都是正值函数。这个分裂技术允许我们把 \(\mathsf{D}f\) 表示为 \(\mathbf{v}_+ - \mathbf{v}_-\)，从而把问题转化为线性问题。于是公式变为

\[ \begin{aligned} f_\alpha^\mathrm{TV}&=\operatorname*{argmin}\left[\frac{1}{2}\|\mathsf{A}f\|^2-\mathsf{f}^\mathrm{T}\mathsf{A}^\mathrm{T}\boldsymbol{g}^\mathrm{obs}+\alpha\mathbf{1}^\mathrm{T}\mathbf{v}_++\alpha\mathbf{1}^\mathrm{T}\mathbf{v}_-\right]\\ \mathrm{subject\ to}\quad &\mathsf{D}f-\mathbf{v}_++\mathbf{v}_-=0 \end{aligned} \]

记

\[ \mathcal{H}=\begin{pmatrix}\mathsf{A}^\mathrm{T}\mathsf{A}&0&0\\0&0&0\\0&0&0\end{pmatrix},\quad \boldsymbol{b}=\begin{pmatrix}-\mathsf{A}^\mathrm{T}\boldsymbol{g}^\mathrm{obs}\\\alpha\boldsymbol{1}\\\alpha\boldsymbol{1}\end{pmatrix},\quad \boldsymbol{h}=\begin{pmatrix}f\\\mathbf{v}_+\\\mathbf{v}_-\end{pmatrix} \]

这样就把上面带约束的问题写成了标准的二次规划形式 \(\frac12\boldsymbol{h}^T\mathcal{H}\boldsymbol{h}+\boldsymbol{b}^T\boldsymbol{h}\)。

Wavelets

小波变换利用具有不同位置和尺度的小波母函数来表示图像，这些函数可以有效地捕捉图像的局部特征（如边缘、纹理等）。小波基通常可以实现非常紧凑的图像表示。

基本思想是采用一个基函数 \(\phi_\mathrm{Mother}(x)\)，这个函数在空间域是紧支的；通过对它进行缩放（dilation）和平移（translation），可以生成一个代表性的函数集合。

与傅里叶变换不同，小波变换产生一组多尺度的「平滑」（低分辨率）数据和剩余的「细节」数据。这意味着小波变换能够保留不同尺度上的局部细节，而傅里叶变换只能在全局频域分析信号。

小波变换的截断可以用来去除多个尺度上的非必要细节，同时保留局部细节。这在图像压缩中特别有用，因为它允许我们仅保留图像中最重要的特征，去除不那么重要的信息，从而减少存储和传输所需的数据量。

Dictionary basis

前两种方法用的都是预先给定的表示（TV 的差分算子、小波母函数）。字典学习的想法是：既然不同图像的结构不同，不如从数据里学出一组最适合这类图像的原子。

问题形式

设 \(\boldsymbol{Y} \in \mathbb{R}^{n\times N}\) 的每一列是一个训练信号（实践中是图像的一个 patch），要同时求过完备字典 \(\boldsymbol{D} \in \mathbb{R}^{n\times K}\)（\(K > n\)，各列 atom 归一化）和稀疏系数 \(\boldsymbol{X} \in \mathbb{R}^{K\times N}\)：

\[ \min_{\boldsymbol{D},\boldsymbol{X}} \|\boldsymbol{Y} - \boldsymbol{D}\boldsymbol{X}\|_F^2 \quad \text{subject to}\quad \|\mathbf{x}_i\|_0 \leq T_0\ \ \forall i \]

这个问题对 \(\boldsymbol{D}\) 和 \(\boldsymbol{X}\) 联合起来是非凸的，因此采用交替最小化：固定 \(\boldsymbol{D}\) 解稀疏编码，固定 \(\boldsymbol{X}\) 更新字典。

稀疏编码阶段

固定 \(\boldsymbol{D}\)，对每个信号求稀疏系数。常用求解器：

OMP / Batch-OMP：贪心，快，最常与 K-SVD 搭配
Basis Pursuit / LASSO（\(\ell_1\) 松弛）：凸，可用 LARS
Matching Pursuit、IRLS 等

字典更新阶段

MOD（Method of Optimal Directions），Engan et al., 1999：把整个字典当作一个最小二乘问题一次性更新

\[ \boldsymbol{D}^{(k+1)} = \boldsymbol{Y}\boldsymbol{X}^T(\boldsymbol{X}\boldsymbol{X}^T)^{-1} = \boldsymbol{Y}\boldsymbol{X}^{\dagger} \]

瓶颈是那个伪逆，而且更新字典时系数是冻结的，收敛较慢。

K-SVD，Aharon, Elad & Bruckstein, 2006：逐个 atom 更新，同时refine该 atom 的系数。对第 \(k\) 个 atom，先算去掉它贡献后的残差

\[ \boldsymbol{E}_k = \boldsymbol{Y} - \sum_{j\neq k} \mathbf{d}_j \mathbf{x}_j^T \]

为了不破坏稀疏结构，只在该 atom 的支撑集 \(\omega_k = \{i : \mathbf{x}_k^T(i) \neq 0\}\) 上取子矩阵 \(\boldsymbol{E}_k^R\)，再做秩一近似：

\[ \boldsymbol{E}_k^R = \boldsymbol{U}\boldsymbol{\Sigma}\boldsymbol{V}^T \quad\Rightarrow\quad \mathbf{d}_k = \mathbf{u}_1,\qquad \mathbf{x}_k^R = \sigma_1\mathbf{v}_1 \]

同时更新 atom 和它的系数，收敛比 MOD 快得多。当 \(T_0 = 1\) 且系数取二值时，K-SVD 退化为 K-means——这也是名字的来源。

变体：Approximate K-SVD（用一步幂迭代代替 SVD）。

用于逆问题

对一般逆问题 \(\mathbf{y} = A\mathbf{x} + \mathbf{n}\)，采用 patch 形式（Elad & Aharon, 2006）：

\[ \min_{\mathbf{x},\boldsymbol{D},\boldsymbol{\alpha}}\ \lambda\|\mathbf{y} - A\mathbf{x}\|_2^2 + \sum_{ij}\Big(\mu_{ij}\|\boldsymbol{\alpha}_{ij}\|_0 + \|\boldsymbol{D}\boldsymbol{\alpha}_{ij} - R_{ij}\mathbf{x}\|_2^2\Big) \]

其中 \(R_{ij}\) 是提取第 \((i,j)\) 个 patch 的算子。重建时对重叠 patch 的估计取平均。

典型应用：去噪、超分辨（Yang et al., 2010 的耦合字典）、inpainting、压缩感知 MRI（DLMRI, Ravishankar & Bresler, 2011）、低剂量 CT。

与 TV / 小波的对比

	是否需要学习	适应性	代价
TV	否	只假设梯度稀疏，偏好分片常值（易产生阶梯效应）	最低
Wavelet	否	固定的多尺度基，对点／边奇异性好	低
Dictionary	是	自适应于具体图像类别，稀疏度最高	高（需训练，且稀疏编码是 NP 难，只能贪心／松弛）

延伸方向：Online Dictionary Learning（Mairal et al., 2009）处理大规模数据；卷积字典学习用平移不变模型替代 patch 模型；Transform Learning（Ravishankar & Bresler）用闭式更新绕过 NP 难的稀疏编码；深度展开（LISTA、ADMM-Net、ISTA-Net）把迭代过程展开成网络。

参考：Elad, Sparse and Redundant Representations（Springer, 2010）；Rubinstein, Bruckstein & Elad, "Dictionaries for Sparse Representation Modeling", Proc. IEEE 98(6), 2010。
